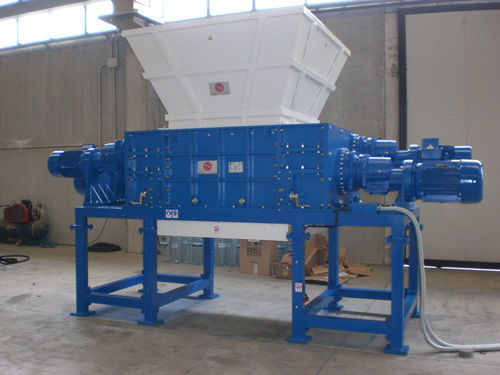

Déchiqueteur à 4 arbres 120130S-MAX

métalde déchets solides et en vracde pneus

Présentation
Le 120/130S-MAX est un broyeur quatre arbres de type heavy-duty avec une bouche/chambre de coupe de 1 200 × 1 300 mm. Il associe deux arbres porte-couteaux et deux arbres introducteurs équipés de disques d’introduction et est proposé en plusieurs configurations de puissance avec quatre motoréducteurs. Conçu pour des applications exigeantes de recyclage et de pré-broyage.

Caractéristiques principales

• Puissance installée (configurations) : 81 kW / 91 kW / 104 kW / 134 kW (selon configuration)
• Transmission : engrenages
• Nombre d’arbres porte-couteaux : 2
• Nombre de couteaux trempés : 26 (50 mm) ou 30 (40 mm); épaisseurs disponibles : 40 mm, 50 mm, 70 mm
• Nombre d’arbres introducteurs : 2
• Nombre de disques introducteurs : 26 ou 30 (4 dents, épaisseur selon configuration)
• Régime moyen des couteaux : 12–18 tours/min (selon configuration)
• Production : env. 3–6 t/heure (selon matière et granulométrie requise)
• Accessoires : motoréducteur hydraulique pour grille interchangeable
• Sécurité : arrêt d’urgence, contact de fermeture de la trémie
• Poids approximatif : 10–12,5 t (selon configuration)
• Exécution conforme aux normes CE

Applications recommandées
Machine lourde destinée aux matériaux volumineux et difficiles à traiter. Convient en pré-broyeur autonome pour pièces volumineuses ou en broyeur secondaire associé à une grille d’évacuation pour contrôler la taille de sortie.

• Pare-chocs de véhicules et camions
• Réservoirs en polypropylène
• Ferrailles volumineuses
• Pneumatiques
• Cuir et chiffons
• Bidons et fûts métalliques
• Déchets hospitaliers
• Déchets navals

Caractéristiques du déchiqueteur

• Support en tôle épaisse électrosoudée
• Supports de roulement pour rouleaux avec étanchéité contre poussières et liquides
• Arbres haute résistance
• Couteaux spéciaux anti-usure (26–30 unités selon configuration) à géométrie multi-dents
• Disques introducteurs (26–30 unités) à profil multi-dents pour une meilleure prise des objets volumineux
• Réducteurs épicycloïdaux pour l’entraînement des arbres de coupe et des disques introducteurs
• Moteurs Siemens pour entraînements selon configuration
• Grille interchangeable avec servocommande hydraulique pour faciliter maintenance et remplacement
• Trémie renforcée électrosoudée, préparée pour chargement par « spider »
• Base en tubulaires acier électrosoudés avec filets de protection et micros de sécurité

Caractéristiques du système de commande

• Tableau électrique conforme CE avec limiteur de couple inversant le tiroir poussoir en cas de surcharge
• PLC Siemens S7-1200 pour le contrôle des périphériques
• Écran tactile SIMATIC Siemens pour réglage des paramètres
• Logiciel prévu pour piloter les systèmes de chargement, le broyeur et l’installation d’aspiration
• Fonctions d’arrêt d’urgence et de sécurité
• Programme d’entretien ISVE signalant les opérations de maintenance
• Production variable selon type de matériau et granulométrie : généralement 3–6 t/heure
• Exécution conforme aux normes CE

Caractéristiques techniques

• Modèle : 120/130S-MAX
• Bouche / chambre de coupe : 1 200 × 1 300 mm
• Puissance installée totale : configurations disponibles 81 / 91 / 104 / 134 kW
• Transmission : engrenages
• Nombre d’arbres porte-couteaux : 2
• Couteaux trempés : 26 (50 mm) ou 30 (40 mm); option 70 mm
• Nombre d’arbres introducteurs : 2
• Nombre de disques introducteurs : 26 ou 30 (4 dents)
• Régime moyen des couteaux : 12–18 tours/min
• Production estimée : env. 3–6 t/heure
• Poids approximatif : 10–12,5 t
• Moteurs : arbres de coupe entraînés par moteurs Siemens (ex. 30 ou 37 kW); arbres introducteurs entraînés par moteurs Siemens (ex. 15 kW), selon configuration
• Grille interchangeable avec servocommande hydraulique
• Commande : PLC Siemens S7-1200 et écran SIMATIC
• Sécurité : arrêt d’urgence, contact de fermeture trémie ; conformité CE
