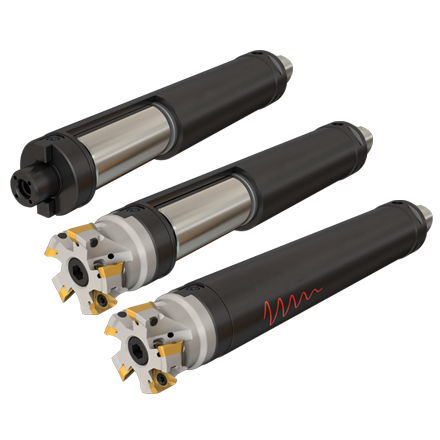

Support antivibratoire WHISPERLINE

Présentation produit
WHISPERLINE est un absorbeur intégré conçu pour réduire le phénomène de chatter lors d'opérations d'usinage profond. Adapté aux portées longues jusqu'à 6XD pour l'ébauche et la finition, il se monte sur broches de machine utilisant le système modulaire ISCAR CAMFIX.

Performances et avantages

• Réduit les chatter et les vibrations en fraisage profond.
• Adapté aux portées longues jusqu'à 6XD en ébauche et en finition.
• Améliore la qualité de surface et prolonge la durée de vie des outils.
• En fraisage profond, le passage de liquide interne est dirigé vers l'arête de coupe.
• Le mécanisme d'amortissement peut permettre une productivité supérieure — jusqu'à 3× par rapport aux porte‑outils longs classiques dans les applications limitées par les vibrations.

Compatibilité et installation

• Conçu pour être monté sur broches de machine via le système modulaire ISCAR CAMFIX (portées coniques échangeables conformes ISO 26623-1).
• Peut être combiné avec différentes familles de cutters shellmill et solutions de porte‑outils modulaires pour l'amortissement en grand porte‑à‑faux.

Applications

• Fraisage de cavités profondes et usinage de fonctions avec grand rapport L/D.
• Fraisage en grand porte‑à‑faux où la réduction des vibrations/chatter améliore la productivité et la qualité de surface.

Galerie d'images

• WHISPER_LINE_Ads_Pic.jpg (image principale de la campagne)
• WHISPER_LINE_FlexibleMillAntiVibration_D.jpg
• WHISPER_LINE_App_3.jpg
• WHISPER_LINE_FlexibleMillAntiVibration_All.jpg

Famille de produits associée (sélection d'articles et dimensions principales)
Désignation | DCONMS | DCONWS | BD | LSCWS | LB | LF | CRKS | DCP | Poids (kg)
AV C5 SEM16 38X200 | 50.00 | 16.00 | 38.00 | 17.00 | 180.0 | 200.00 | M16 | 1 - Slot for data chip | 2.40
AV C5 SEM22 48X220 | 50.00 | 22.00 | 48.00 | 19.00 | 200.0 | 220.00 | M16 | 1 | 3.80
AV C5 SEM22 48X270 | 50.00 | 22.00 | 48.00 | 19.00 | 250.0 | 270.00 | M16 | 1 | 4.70
AV C6 SEM22 48X270 | 63.00 | 22.00 | 48.00 | 19.00 | 248.0 | 270.00 | M20 | 1 | 4.60
AV C6 SEM22 61X260 | 63.00 | 22.00 | 61.00 | 19.00 | 238.0 | 260.00 | M20 | 1 | 7.50
AV C6 SEM22 61X310 | 63.00 | 22.00 | 61.00 | 19.00 | 288.0 | 310.00 | M20 | 1 | 8.70
AV C6 SEM27 61X250 | 63.00 | 27.00 | 61.00 | 21.00 | 228.0 | 250.00 | M20 | 1 | 7.40
AV C6 SEM27 61X300 | 63.00 | 27.00 | 61.00 | 21.00 | 278.0 | 300.00 | M20 | 1 | 8.50

Remarques

• Le tableau ci‑dessus présente la sélection d'articles de la famille de porte‑fraises anti‑vibration et les principales dimensions fournies dans la fiche famille produit.
• Indicateur de logement pour puce de données : 1 = emplacement pour puce de données, 0 = sans emplacement.
• Les dimensions de filetage du bouton de retenue (par ex. M16, M20) et autres paramètres mécaniques sont indiqués par article.

Caractéristiques / spécifications techniques

• Modèle / Série : WHISPERLINE
• Fonction : absorbeur anti‑vibrations intégré pour ensembles porte‑fraise / porte‑outils shellmill
• Portée recommandée maximale : jusqu'à 6XD pour ébauche et finition
• Compatibilité : système modulaire ISCAR CAMFIX (ISO 26623-1) pour prises coniques échangeables
• Refroidissement : passage interne de liquide dirigé vers l'arête de coupe en fraisage profond
• Performance : permet une productivité supérieure (jusqu'à 3×) par rapport aux porte‑outils longs classiques dans les applications limitées par l'amortissement
• Usage prévu : fraisage profond, grand porte‑à‑faux, usinage de pièces à fort rapport L/D
• Effet : réduction du chatter pour améliorer la qualité de surface et prolonger la durée de vie outil
• Visuels : images produit et éléments de la famille disponibles dans le catalogue / eCatalog du fabricant (voir Galerie d'images)
