Connecteur de tube rond KM.Z series

en croixcarréen fonte d'aluminium

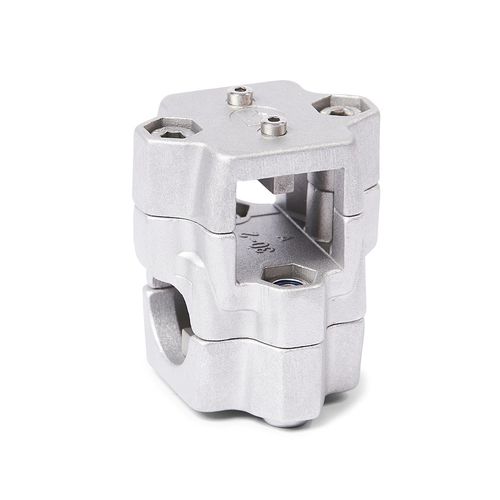

Les connecteurs d'unités linéaires transversales KM.Z en aluminium moulé sous pression ont des points de serrage divisés et des alésages d'éléments de guidage qui ont été partiellement usinés par des méthodes de coupe. Les alésages sont décalés dans le plan et disposés à un angle de 90° de 90°. Avec le tube de guidage de l'unité linéaire, les alésages de l'élément de guidage forment un solide mécanisme de guidage linéaire rond ou carré qui peut être ajusté et serré pour réduire le jeu. Les douilles de centrage dans les alésages de passage éliminent le jeu axial. Les clavettes d'entraînement transmettent le mouvement linéaire de l'unité linéaire au connecteur de l'unité linéaire. Selon la conception, la pièce à déplacer est fixée à l'élément de guidage ou l'élément de guidage lui-même est installé sur le lieu d'utilisation, de sorte que l'unité linéaire entière se déplace ensemble. Aux points de vissage, des vis à six pans creux ou des leviers manuels réglables réduisent l'alésage de l'élément de guidage ou la taille du point de serrage. Les leviers à main réglables sont destinés à un serrage répété et sans outil. Sous la désignation HSK, elles sont disponibles séparément pour une utilisation individuelle et dans d'autres modèles. Par rapport à la vis à six pans creux actionnée par un outil, la force de serrage que l'on peut obtenir avec un levier à main réglable est plus faible en raison de la longueur plus courte du levier. Sur demande Surface brunie à la bille, anodisée ou revêtue par poudre dans d'autres couleurs RAL
