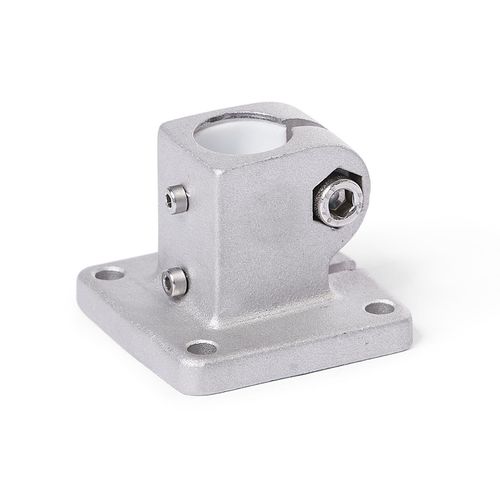

Connecteur de tube rond BE.E series

en acier inoxydableréglablecoulissant

Les connecteurs d'unité linéaire de base BK.E en aluminium moulé sous pression ont un alésage fendu usiné par des méthodes de coupe, avec ou sans insert coulissant. Celui-ci est disposé perpendiculairement à la face de la bride. Avec le tube de guidage de l'unité linéaire, l'alésage de l'élément de guidage forme un solide mécanisme de guidage linéaire rond qui peut être ajusté et serré pour un faible jeu. Les clavettes d'entraînement transmettent le mouvement linéaire de l'unité linéaire au connecteur de l'unité linéaire. Selon le modèle, la pièce à déplacer est fixée à l'élément de guidage ou l'élément de guidage lui-même est installé sur le lieu d'utilisation de manière à ce que l'ensemble de l'unité linéaire se déplace ensemble. Au point de vissage, une vis à six pans creux ou un levier manuel réglable réduit la taille de l'alésage de l'élément de guidage. Les leviers à main réglables sont destinés à un serrage répété et sans outil. Sous la désignation HSK, ils sont disponibles séparément pour une utilisation individuelle et dans d'autres modèles. Par rapport à la vis à six pans creux actionnée par un outil, la force de serrage que l'on peut obtenir avec un levier à main réglable est plus faible en raison de la longueur réduite du levier. Auf Anfrage La surface est polie, éloxée ou, dans d'autres teintes RAL, peinte en noir et blanc
