Connecteur de tube rond FM.E

carréen aluminiumréglable

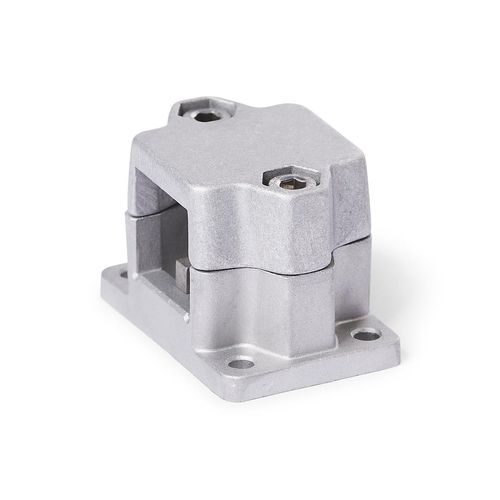

Les unités de branchement FM.E en aluminium moulé sous pression sont dotées d'un alésage d'élément de guidage fendu, usiné par des méthodes de coupe. Celui-ci est disposé dans le plan parallèle à la face de la bride. Avec le tube de guidage de l'unité linéaire, l'alésage de l'élément de guidage forme un solide mécanisme de guidage linéaire rond ou carré qui peut être ajusté et serré pour réduire le jeu. Les douilles de centrage dans les alésages de passage éliminent le jeu axial. Les clavettes d'entraînement transmettent le mouvement linéaire de l'unité linéaire à l'élément de guidage. Selon la conception, la pièce à déplacer est fixée à l'élément de guidage ou l'élément de guidage lui-même est installé sur le lieu d'utilisation, de sorte que l'ensemble de l'unité linéaire se déplace ensemble. Aux points de vissage, des vis à six pans creux ou des leviers à main réglables réduisent l'alésage de l'élément de guidage. Les leviers à main réglables sont destinés à un serrage répété et sans outil. Sous la désignation HSK, ils sont disponibles séparément pour une utilisation individuelle et dans d'autres modèles. Par rapport à la vis à six pans creux actionnée par un outil, la force de serrage que l'on peut obtenir avec un levier à main réglable est plus faible en raison de la longueur réduite du levier.
