Engrenage conique YLD series

spiraléen aluminiumen acier

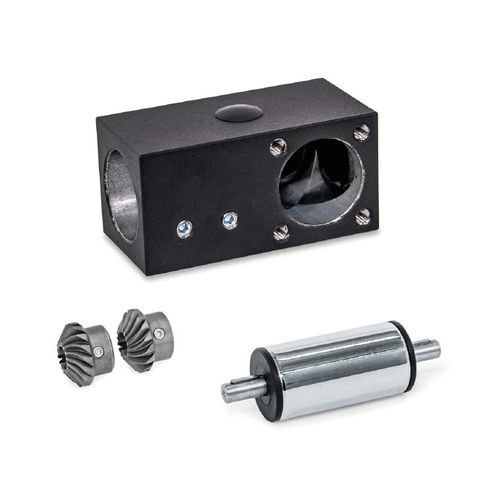

Les réducteurs à angle droit YLD transmettent les mouvements de rotation entre les unités linéaires à double tube et les unités d'entraînement ou de transfert. Les côtés d'entrée et de sortie sont décalés de 90° et les axes de rotation ont un point d'intersection commun. Le renvoi d'angle est vissé sur la face avant de l'unité linéaire à double tube à l'aide de vis à six pans creux, les roues coniques sont fixées sur le tourillon de l'arbre à l'aide de clavettes et de vis sans tête. Le retrait des capuchons en plastique offre un bon accès, ce qui facilite le réglage de l'engagement des roues coniques. Les engrenages à angle droit peuvent être commandés avec diverses caractéristiques pour différentes applications, sur la base des types énumérés dans le tableau. Il est ainsi possible de combiner des unités linéaires à double tube avec différentes unités d'entraînement ou de transfert. Le carter est en aluminium fraisé et les roues coniques sont en acier trempé sélectivement. L'unité d'entraînement est constituée d'un tube en acier chromé et les bouchons de tube sont en plastique. Remarque : La butée du tube doit être retirée du tourillon de l'unité linéaire à double tube pour installer le renvoi d'angle.
