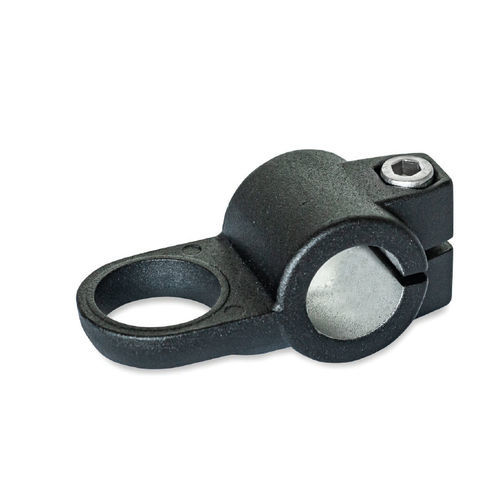

Patte de fixation pour capteur SSQ series

Les supports de capteur SSQ en aluminium moulé sous pression ont un point de fixation fendu et un alésage de capteur, tous deux usinés par des méthodes de coupe. L'alésage du capteur permet la fixation d'un capteur à filetage mâle. Il est décalé dans le plan et situé à un angle de 90° par rapport à l'alésage du point de serrage, qui reçoit typiquement les tubes de construction disponibles avec un contact complet sur toute la section transversale. Au point de vissage, une vis à six pans creux ou un levier manuel réglable réduit la section de l'alésage pour le serrage. Les leviers à main réglables sont destinés au serrage répété sans outil. Sous la désignation HSK, ils sont disponibles séparément pour une utilisation individuelle et dans d'autres modèles. Par rapport à la vis à six pans creux actionnée par un outil, la force de serrage que l'on peut obtenir avec un levier à main réglable est plus faible en raison de la longueur réduite du levier. Sur demande Points de serrage avec diamètre spécial Point de serrage avec vis à tête hexagonale Surface brunie à la bille, anodisée ou revêtue de poudre dans d'autres couleurs RAL
