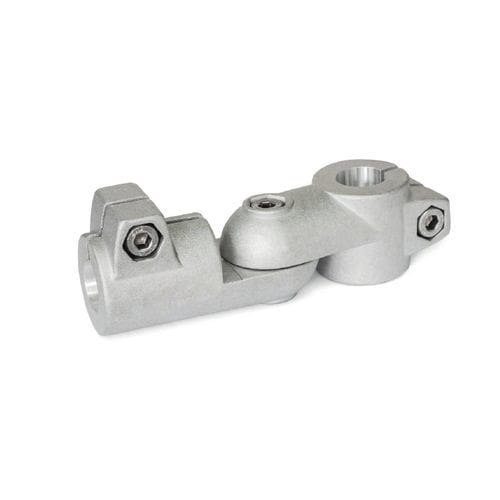

Connecteur de tube rond GSP series

articuléen fonte d'aluminiumréglable

Les colliers de serrage GSP en aluminium moulé sous pression ont des points de serrage fendus usinés par des méthodes de coupe. Elles sont composées des pinces pivotantes LST et LSP. Les alésages des points de serrage sont disposés à un angle de 90° et reliés par le joint de serrage pour pivoter de ± 90°. Ils reçoivent des tubes de construction typiquement disponibles avec un contact de surface complet sur toute la section transversale de l'alésage. Aux points de vissage, des vis à six pans creux ou des leviers manuels réglables réduisent la section de l'alésage pour le serrage. Une vis à six pans creux ou un levier manuel réglable au niveau du joint de serrage agit axialement sur l'axe du joint. L'articulation de serrage peut être réglée en continu ou en fonction du motif de la denture. Les leviers à main réglables sont destinés au serrage répété sans outil. Sous la désignation HSK, elles sont disponibles séparément pour une utilisation individuelle et dans d'autres modèles. Par rapport à la vis à six pans creux actionnée par un outil, la force de serrage que l'on peut obtenir avec un levier à main réglable est plus faible en raison de la longueur réduite du levier. Sur demande Points de serrage avec différents diamètres d1 et d2 ou diamètre spécial Points de serrage avec vis à tête hexagonale ou éléments mixtes vis/levier à main Surface brunie à la bille, anodisée ou revêtue de poudre dans d'autres couleurs RAL
