Connecteur de tube rond LMQ series

carréen fonte d'aluminiumréglable

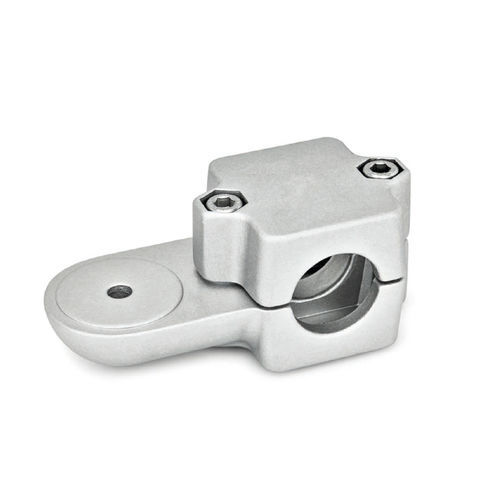

Les colliers de serrage pivotants LMQ en aluminium moulé sous pression ont une pointe de serrage fendue, de section ronde ou carrée, partiellement usinée par des méthodes de coupe. La patte de fixation a une surface lisse. La patte de fixation est centrée et perpendiculaire à l'axe de l'alésage, qui reçoit les tubes de construction généralement disponibles par l'intermédiaire de multiples nervures dans la section transversale. Le point de vissage de la patte de fixation reçoit une vis à tête hexagonale ou une vis à tête hexagonale ou un contre-écrou pour la fixation d'autres pièces. Au point de serrage, des vis à tête hexagonale ou des leviers à main réglables réduisent la section de l'alésage pour le serrage. En combinant des colliers de serrage pivotants ayant des pattes de fixation identiques, il est possible d'assembler n'importe quel type de collier de serrage. Les leviers à main réglables sont destinés au serrage répété et sans outil. Sous la désignation HSK, elles sont disponibles séparément pour une utilisation individuelle et dans d'autres modèles. Par rapport à la vis à six pans creux actionnée par un outil, la force de serrage que l'on peut obtenir avec un levier à main réglable est plus faible en raison de la longueur plus courte du levier. Sur demande Point de serrage avec diamètre spécial Points de serrage avec vis à tête hexagonale ou élément mixte vis/levier à main réglable Surface brunie à la bille, anodisée ou thermolaquée dans d'autres couleurs RAL
