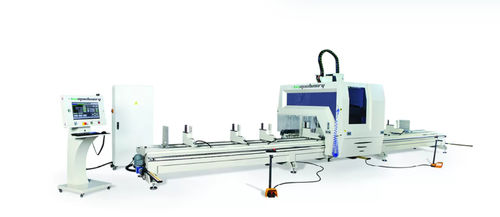

Centre d'usinage CNC 3 axes Ino XP 7000

verticalà pontpour aluminium

L'ino XP 7000 est un centre d'usinage de profilés CNC 3 axes conçu pour l'usinage de profilés avec une précision et une vitesse élevées. La machine est essentiellement conçue pour l'usinage de profilés en alliage léger tels que l'aluminium (jusqu'à 20 mm d'épaisseur de paroi), le PVC, le cuivre, l'acier jusqu'à 20 mm d'épaisseur de paroi, l'acier inoxydable jusqu'à 2 mm d'épaisseur de paroi. Grâce à sa haute précision et à ses grandes capacités de traitement, la machine convient à tous les profilés de portes et fenêtres, aux profilés de murs-rideaux, aux profilés de murs-rideaux unifiés, à l'industrie automobile, à l'industrie aéronautique, à l'industrie du bus et à l'industrie du meuble. La longueur nette d'usinage de 7,3 mètres de la machine est divisée en 2 zones de travail de 3.500 mm chacune et la machine fonctionne en 2 stations qui peuvent être programmées indépendamment. Les opérations de perçage et de fraisage sont dessinées grâce au logiciel 3D CAD-CAM Profile Machining et les codes G sont transmis par un contrôleur CNC à la broche de fraisage de la machine. Les profils sont connectés sur des unités de serrage pneumatiques qui peuvent prendre des profils jusqu'à 400 X 300 mm de taille et 7.300 mm de longueur. Les unités de serrage pneumatiques peuvent être positionnées automatiquement par le pont d'usinage. Si les opérations provoquent une collision de la broche sur les pinces, la machine éloigne automatiquement les pinces de la collision. La première broche travaille par le haut et la deuxième broche est une broche angulaire qui travaille par les côtés du profilé La broche supérieure a une puissance de 7,5 kW avec 24 000 tr/min, entraînée par un onduleur de 10 kW permettant de régler la vitesse de 1 à 24 000 tr/min. La machine est conçue avec un magasin de changement d'outils automatique stationnaire placé au milieu de la machine avec 8 positions
