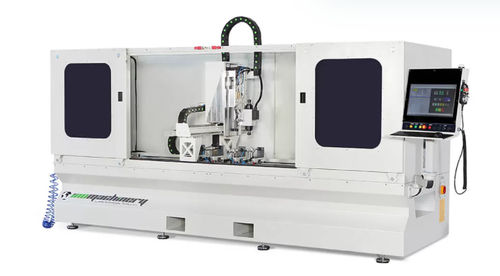

Centre d'usinage pour profilés 3 axes Ino Boxter (XC 1000)
avec broche pivotantede CFAOpour portes et fenêtres

centre d'usinage pour profilés 3 axes
centre d'usinage pour profilés 3 axes
centre d'usinage pour profilés 3 axes
centre d'usinage pour profilés 3 axes
centre d'usinage pour profilés 3 axes
centre d'usinage pour profilés 3 axes
centre d'usinage pour profilés 3 axes
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Nombre d'axes
3 axes
Orientation de la broche
avec broche pivotante
Applications
de CFAO, pour portes et fenêtres
Autres caractéristiques
à grande vitesse, avec serrage pneumatique
Course X

3 000 mm
(118 in)

Course Y

200 mm
(8 in)

Course Z

175 mm
(7 in)

Vitesse de rotation

12 000 rpm
(75 398 rad.min-1)

Puissance

7 kW
(9,52 hp)

Vitesse d'avancement axe X

1 m/s
(3 ft/s)

Vitesse d'avancement axe Y

1 m/s
(3 ft/s)

Poids total

1 800 kg
(3 968,32 lb)

Longueur hors tout

4 125 mm
(162,4 in)

Largeur hors tout

1 466 mm
(57,7 in)

Hauteur totale

2 073 mm
(81,6 in)

Description

Centre d'usinage de profilés CNC avec cabine de conception économique se déplaçant sur les axes X-Y-Z. Il travaille sur des profils avec une broche à haute vitesse se déplaçant sur un corps en acier équipé d'une unité de commande CNC et de servomoteurs. Le point de référence au début et à la fin de la machine est relevé manuellement et détermine le point zéro des profilés. Des étaux pneumatiques de serrage des profilés sont placés sur des guides linéaires dans 4 unités en équipement standard. La machine fonctionne avec Uni_Link, un logiciel personnalisé pour la fabrication de portes et fenêtres, et les positions de serrage sont affichées sur la propre interface d'Uni_Link. Grâce au programme Uni_Link, les dessins Dxf des profils de portes et fenêtres sont exportés vers l'IHM de la machine. La taille du profil de porte à traiter est saisie, le type de charnière, le type de serrure est sélectionné, et la machine effectue parfaitement les calculs paramétriques sur le profil. Le couvercle de la machine est fermé manuellement par l'opérateur pendant le traitement des profils et ouvert manuellement lorsque l'opération est terminée. t fonctionne avec un logiciel personnalisé pour la fabrication de portes et fenêtres, et toutes les informations concernant les positions des pinces, l'orientation du profil et les données du profil sont affichées à l'opérateur sur sa propre interface. Grâce au logiciel de traitement des profils, les dessins Dxf des profils de portes et de fenêtres sont importés par le logiciel, la taille du profil de porte à traiter est saisie, puis le type de charnière et le type de serrure sont sélectionnés en tant que macros. Le programme de traitement est édité et répertorié dans l'interface du programme. Au fur et à mesure que les longueurs de profilés changent, le logiciel d'usinage de profilés effectue les mêmes opérations de manière paramétrique sur des longueurs différentes et prépare le fichier du programme d'usinage en effectuant tous les calculs de manière indépendante.

---
