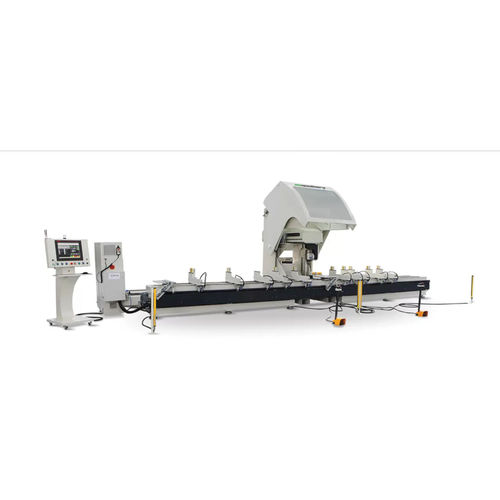

Centre d'usinage CNC 5 axes Ino XP 9000

verticalpour aluminiumHSK F63

ino XP 9000 est un véritable centre d'usinage de profilés CNC 5 axes travaillant sur les axes X-Y-Z-A-C de manière indépendante. Grâce à l'unité de commande CNC, il est possible d'effectuer toutes les opérations de fraisage, de perçage, d'entaillage et de coupe sur les pièces profilées, dans n'importe quel angle et n'importe quelle position. La machine a une taille standard de 7,5 mètres et en option 9,5 mètres et 11,2 mètres. Les pinces pneumatiques de maintien du profilé sont déplacées par la colonne C elle-même et positionnées en fonction des positions lues par le logiciel d'usinage du profilé afin d'éviter toute collision et d'assurer la meilleure prise de la pièce profilée. La machine dispose d'un magasin changeur d'outils de 10 positions et d'une position pour la lame d'encochage et de coupe. Les lames qui peuvent être fixées sur la machine varient de 120 mm à 500 mm maximum. Grâce à la lame d'encochage de 500 mm, il est possible de fraiser, d'encocher ou de couper n'importe quelle taille de profilé. Il est également possible d'effectuer les opérations de fraisage et de coupe dans des angles différents sur cette machine. En particulier, avec l'aide du "Profile MAchining Software", il est possible de lister toutes les opérations de coupe et d'usinage sur la machine et de les réaliser sur cette machine sans avoir besoin d'une autre machine de coupe. Les dimensions maximales d'usinage des profils sont de 500X350 mm en 3 axes et de 350 mm X 350 mm en 5 axes. La machine comporte 2 zones de travail pour une utilisation efficace qui peut être étendue à 4 zones différentes en option. Grâce au logiciel d'usinage des profils, les dessins dxf des profils à usiner sont importés par l'opérateur et affichés en 3D sur l'écran.
