Station de recharge pour véhicule électrique EXP800K6-FWR6

DCau solen armoire

Présentation du produit

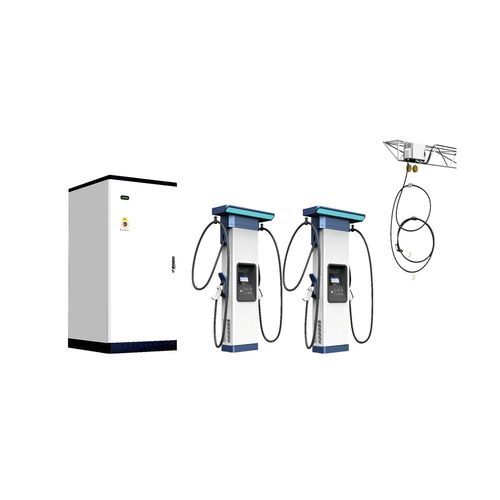

EXP800K6-FWR6 est un chargeur DC rapide de type split refroidi par air conçu pour les exploitants de stations de recharge EV déployant des installations à points multiples. Il prend en charge les connecteurs CCS/NACS/CHAdeMO/GBT, délivre jusqu'à 800 kW de puissance totale et peut alimenter jusqu'à 12 connecteurs via 6 distributeurs double-connecteur ou 12 distributeurs mono-connecteur. Le système accepte des connecteurs refroidis par liquide 500 A en option et utilise une matrice intelligente de commutation de puissance pour répartir dynamiquement les modules et optimiser l'utilisation globale de la puissance. Une solution de distributeur suspendu pour dépôts de bus est disponible en utilisant le même power cube.

Caractéristiques clés

• Architecture modulaire par blocs avec interfaces standardisées
• Configuration jusqu'à 12 voies de charge ; options 300 A ou 500 A
• Certifications : TUV CE, cTUVus, RED, CB, OCA, FCC, CTEP, Energy Star
• Degrés de protection : power cube IP55, distributeur sur sol IP55, distributeur suspendu IP65
• Conduit d'air en U breveté pour un refroidissement optimisé
• Distributeurs personnalisables et solution suspendue pour dépôts de bus
• Backend WEB/APP de maintenance pour améliorer l'efficacité d'exploitation et de maintenance
• Haute densité de puissance pour une meilleure efficacité d'espace
• Niveaux sonores : power cube 65 dB, distributeur sur sol 55 dB, distributeur suspendu 0 dB
• Support BABA

Spécifications techniques (extraits)
Entrée AC
Fréquence : 45 Hz–65 Hz
Tension : CE : 3-phase+(N)+PE, 380/400 Vac ±10% ; UL : 3-phase+(N)+PE, 480 Vac ±10%
Courant max d'entrée : CE : 2×640 A @ 380 Vac ; UL : 2×506 A @ 480 Vac
Facteur de puissance : >0,99
Puissance en veille : <70 W
THDi : <5% (entrée nominale)

Sortie DC
Tension : 50 Vdc–1000 Vdc
Courant max de sortie : 600 A par voie de charge
Puissance max de sortie : 800 kW
Tension puissance constante : 300 Vdc–1000 Vdc
Efficacité système : 97% (pic)
Voies de sortie : jusqu'à 12 voies pour alimenter les distributeurs
Support distributeur : jusqu'à 6 distributeurs double-connecteur ou 12 distributeurs mono-connecteur

Paramètres mécaniques (power cube)
Dimensions (L×P×H) : 1050 mm × 1100 mm × 2200 mm
Poids (armoire + modules) : 800 kg + 20 × 17 kg = 1140 kg

Module de puissance
20 × REG1K0135G2 40 kW 1000 V

Mode de commutation de puissance
Matrice intelligente répartissant dynamiquement les modules entre les connecteurs de charge

IHM
RGB LED, bouton d'arrêt d'urgence (E-STOP)

Kiosque IHM (optionnel)
Écran LCD capacitif 10" protégé par verre trempé, RFID, POS (optionnel)

Indice de protection
IP55 (power cube)

Certifications
TUV CE, cTUVus, RED, CB, OCA, FCC, CTEP, Energy Star

Bruit
<65 dB (power cube)

Environnement de fonctionnement
Température de fonctionnement : -30 °C à +70 °C, puissance maximale jusqu'à 50 °C, décroissance 5%/°C au-dessus de 50 °C
Transport/Stockage : -40 °C à +75 °C
Humidité relative : ≤95% HR, sans condensation
Altitude : 2000 m
Pression atmosphérique : 80 kPa–110 kPa
Méthode de refroidissement : Refroidissement par air

Autres (distributeur / système)
Normes de charge : GB/T 27930-2011/27930-2015, CHAdeMO V1.2/V2.0, DIN70121, ISO15118, OCA
EMC/sécurité : EN 61851-21-2, EN 61000-6-4, EN 61000-6-2 Classe A, EN 61851-1, EN 61851-23, EN 61851-24, UL 2202, CSA C22.2
Interface de supervision : OCPP 1.6J (mise à jour possible vers 2.0), PnC/charge intelligente/gestion de puissance, prise en charge LAN 100M et modem LTE
Comptage : compteur d'énergie DC conforme GB/T 29318 et JJG1149, compteur MID en option
Gestion des câbles : deux enrouleurs supérieurs et une barre lumineuse pour distributeur sur socle ; enrouleurs sélectionnables pour distributeur suspendu
Protections de charge : surcharge / court-circuit / surtension / sous-tension / DDR / isolation / surtempérature, protection contre l'inversion de polarité
Options de connecteurs : 2×GBT/CCS/NACS ou CCS+NACS/GBT/CHAdeMO ou 1×GBT/CCS/NACS/CHAdeMO
Capacité des connecteurs : GBT : 250 A (option 400/500 A) ; CCS : 200 A (option 250/300/375/500 A) ; NACS : 200 A (option 300/380 A) ; CHAdeMO : 125 A (option 200 A)

Caractéristiques / spécifications techniques

• Modèle : EXP800K6-FWR6
• Puissance DC max : 800 kW
• Plage de tension DC : 50 Vdc–1000 Vdc (puissance constante 300 V–1000 V)
• Courant max par voie : jusqu'à 600 A (selon configuration)
• Nombre max de voies : 12 (jusqu'à 6 distributeurs double ou 12 distributeurs mono)
• Refroidissement : Refroidissement par air (power cube) ; prise en charge de connecteurs refroidis par liquide en option
• Indice de protection : Power cube IP55 ; distributeur sur socle IP55 ; distributeur suspendu IP65
• Interfaces & protocoles : OCPP 1.6J (upgradable), ISO15118, DIN70121, GBT, CHAdeMO
