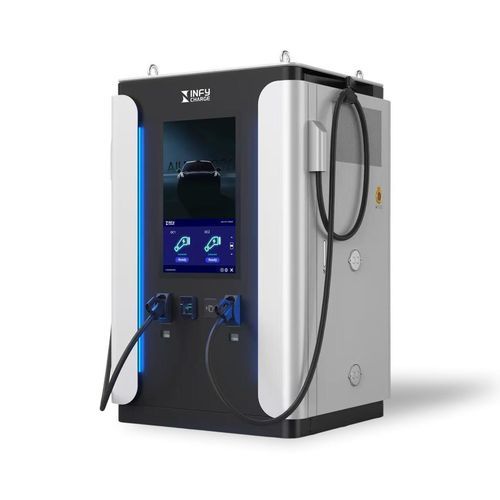

Station de recharge pour véhicule électrique IHEBV250K7MG-175LL

DCau sold'extérieur

Présentation du produit
Le chargeur BES tout-en-un IHEBV250K7MG-175LL, refroidi par liquide, intègre le stockage d'énergie LFP et la recharge DC haute puissance dans une armoire unique. Il prend en charge un EMS local et cloud pour coordonner réseau, batterie, recharge VE et énergies renouvelables. L'architecture batterie entièrement refroidie par liquide permet une décharge 1P tout en respectant les contraintes du réseau AC, offrant une recharge haute puissance avec une meilleure efficacité énergétique et une empreinte réduite. Convient pour l'effacement de pointe, l'intégration des renouvelables et l'extension de capacité réseau via la décharge batterie-vers-réseau.

Caractéristiques clés

• Conception entièrement refroidie par liquide ; très grande capacité batterie ; fort courant de charge/décharge avec capacité 1P
• Isolation électrique renforcée et sécurité accrue ; batterie certifiée UL
• Pré-intégration et pré-mise en service pour réduire O&M sur site ; EMS intelligent pour fonctionnement réseau/hors-réseau, longue veille et réveil automatique
• Écran tactile publicitaire 4,43'' (IK08, anti-UV), prise en charge Android APK
• Solutions anti-incendie intégrées ; fonctions bidirectionnelles : V2G, V2B et G2B
• Compatible HPC ; entrée solaire optionnelle ; prise en charge CCS ; sorties DC optionnelles 375A/325A/250A

Spécifications techniques (catégories sélectionnées)
Environnement de fonctionnement
Température de fonctionnement : -25°C à +50°C ; opérationnel à -40°C à -25°C (performances non garanties) ; démarrage à -40°C
Humidité relative : ≤95% HR, sans condensation
Altitude : ≤2000 m (dérating au-delà de 2000 m)
Pression atmosphérique : 80 kPa à 110 kPa
Méthode de refroidissement : Refroidissement liquide
Indice de protection : IP65 (unité de distribution d'alimentation et batterie)
Niveau sonore : 60 dB

Entrée AC
Fréquence : 45 Hz à 65 Hz
Tension d'entrée : 3L+N+PE, 380/400 Vac ±10%
Courant d'entrée : 130 A (avec fonction DDR)
Facteur de puissance : ≥0,99 au-dessus de la moitié de charge
Puissance en veille : 170 W (incluant écran publicitaire 43'')
THDi : ≤3% (entrée nominale)

Sortie AC On-Grid (Option)
Puissance de sortie max : 70 kW (2 × 35 kW modules bidirectionnels)
Tension de sortie : 380/400 V ±10%
Courant de sortie : 130 A
Note hors réseau : En mode hors-réseau, la batterie peut alimenter la recharge des véhicules mais ne fournit pas d'alimentation aux charges AC

Côté batterie
Plage de tension de fonctionnement : 537,6 Vdc à 691,2 Vdc
Puissance maximale de charge (côté réseau) : 70 kW
Puissance maximale de décharge : décharge 1P 175 kW

Entrée DC
Entrée PV optionnelle : 1 chaîne, 40 kW ; tension 300–900 Vdc ; courant max 70 A ; fonction MPPT

Sortie DC
Protocoles de charge : DIN70121 et ISO15118
Connecteur de charge : CCS2
Tension de sortie : 300 Vdc à 1000 Vdc
Plage tension puissance constante : 400 Vdc à 1000 Vdc
Puissance DC max : 250 kW
Précision régulation courant : ≤±1%
Précision régulation tension : ≤±0,5%
Ondulation tension : ≤±0,5%

Configuration
Puissance de charge réseau : 35 kW × 2 (70 kW) ou 35 kW × 1 + PV 40 kW (75 kW)
Capacité batterie nominale : 175 kWh (285 Ah)
Puissance de charge VE : 4 × 62,5 kW (total 250 kW)
Connecteurs de charge : jusqu'à deux connecteurs ; max 375 A par connecteur

IHM
Écran LCD 43" (option 10"), écran tactile
LED d'état : vert = fonctionnement ; rouge = alerte ; jaune = charge réseau ; bleu = décharge
Alarme incendie lumineuse et buzzer

Protection
Protections surtension/sous-tension/court-circuit/surchauffe ; protection panne batterie ; protection défaut d'isolement ; arrêt d'urgence
Extincteur aerosol ; panneau antidéflagrant directionnel ; ventilateur d'urgence
Contrôle d'accès ; détecteur eau/humidité/fumée ; détecteur gaz nocif optionnel

Fiabilité et sécurité
Certifications : TUV CE, CB, RED, UL
EMC/EMI : EN 61000-6-2/-4 ; EN IEC 61851-21-2
Normes de sécurité : EN 62477-1 ; EN 62109-1/-2 ; EN IEC 61851-1/-23 ; IEC 62619 ; IEC 60730 ; SATS 5398 ; UL 9540A
Normes connexion réseau : AS 5398 ; AS 4777.2 ; EN 50549-1/-2/-10 ; VDE AR 4105 ; VDE 0124

Paramètres mécaniques
Dimensions (L × P × H) : 1400 mm × 1350 mm × 2200 mm
Poids (armoire + module) : 2590 kg + 6 × 30 kg = 2800 kg

Caractéristiques techniques

• Modèle : IHEBV250K7MG-175LL
• Capacité batterie nominale : 175 kWh (285 Ah)
• Chimie batterie : LFP (Lithium Iron Phosphate)
• Puissance DC max (recharge VE) : 250 kW
• Puissance DC max par connecteur : jusqu'à 375 A (max deux connecteurs)
• Puissance maximale de décharge côté batterie : 175 kW (1P)
• Options charge réseau (AC) : 2 × 35 kW = 70 kW ou 35 kW + 40 kW PV = 75 kW
• Entrée AC : 3L+N+PE, 380/400 Vac ±10%, 45–65 Hz
• Refroidissement : Refroidissement liquide
• Indice de protection : IP65 (PDU et pack batterie)
• Température de fonctionnement : -25°C à +50°C (démarrage à -40°C)
• Certifications : TUV CE, CB, RED, UL
• Communication / standards de charge : DIN70121, ISO15118, CCS2
