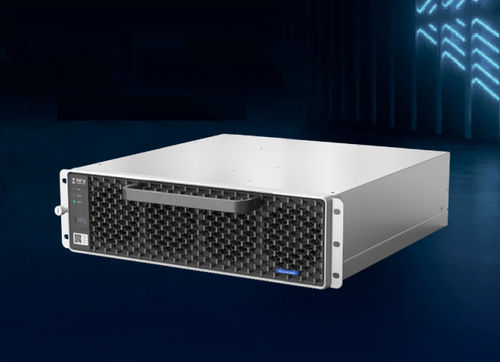

Module de charge pour véhicule électrique REG1K0200G

EVDC rapide

Aperçu du produit
Le REG1K0200G est un module de charge AC/DC haute puissance conçu pour les stations de recharge rapide VE. Il prend en charge la fonction Facteur de Puissance Variable (VPF), dispose d'une entrée AC triphasée 4 fils et fournit jusqu'à 62,5 kW en sortie CC avec une plage de tension 200 Vdc–1000 Vdc. Le module est conforme à la classe EMC/EMI B et certifié TUV CE, cTUVus et KC.

Principales caractéristiques

• Contacteur d'entrée AC intégré permettant un état de veille avec puissance réactive nulle
• Facteur de puissance variable (VPF) réglable de 0,8 en avance à 0,8 en retard
• Rendement élevé : pic ≥97,5 %, pleine charge ≥97 %
• Revêtement conformal et remplissage par collage pour une fiabilité accrue
• Puissance CC nominale 62,5 kW et compensation de puissance réactive ±62,5 kVar
• Conformité EMC/EMI Classe B

Courbes de performance
Comprend : Puissance de sortie vs Tension d'entrée ; Tension de sortie vs Courant de sortie ; Puissance de sortie vs Température ambiante.

Caractéristiques techniques

• Environnement de fonctionnement
  - Température de fonctionnement : -40 °C à +75 °C, dérating au-delà de 55 °C
  - Transport/stockage : -40 °C à +75 °C
  - Humidité relative : ≤95 % HR, sans condensation
  - Altitude : jusqu'à 4000 m
  - Pression atmosphérique : 79 kPa à 106 kPa
  - Refroidissement : refroidissement par air forcé
  - Degré de protection : IP20
  - Bruit acoustique : Standard ≤65 dB ; Mode réduction bruit ≤60 dB ; Mode silencieux ≤55 dB
• Entrée AC
  - Fréquence : 45 Hz à 65 Hz
  - Tension d'entrée : 3 phases + PE, 260 Vac à 530 Vac
  - Tensions nominales : 380/400/480 Vac
  - Courant d'entrée max : 120 A
  - Facteur de puissance : ≥0,99
  - Plage réglage PF : 0,8 avance à 0,8 retard
  - Compensation de puissance réactive : -62,5 kVar à +62,5 kVar
  - Puissance en veille : <8,2 W
  - Contacteur AC d'entrée intégré pour veille sans puissance réactive
  - THDi : ≤5 %
• Sortie DC
  - Puissance de sortie max : 62,5 kW
  - Plage de tension de sortie : 200 Vdc à 1000 Vdc
  - Plage tension puissance constante : 312,5 Vdc à 1000 Vdc
  - Courant de sortie : 0 à 200 A
  - Précision régulation tension : <±0,5 %
  - Précision régulation courant : ≤±1 %
  - Partage de courant : <±1 %
  - Rendement pic : ≥97,5 %
  - Rendement pleine charge : ≥97 %
• Contrôle
  - Communication : CAN bus, jusqu'à 40 modules en parallèle
  - Indicateurs : LED verte = normal ; LED jaune = alarme ; LED rouge = défaut
  - Adressage : identification d'adresse automatique ; commutateur rotatif panneau pour réglage de groupe
  - ESTOP : déclenchement relais contact sec 5 V/12 V (la tension de sortie chute lors du déclenchement)
• Alarmes et protections
  - Surtension/sous-tension d'entrée : arrêt automatique ; retour en veille lorsque la tension redevient normale et nécessite une commande de démarrage du système de supervision pour reprendre la sortie
  - Surtension de sortie : arrêt automatique ; redémarrage manuel après retour à la normale
  - Surcharge/court-circuit : arrêt automatique ; retour en veille lorsque la condition est résolue et nécessite une commande de démarrage du système de supervision pour reprendre la sortie
  - Surchauffe : arrêt automatique ; retour en veille lorsque la température redevient normale et nécessite une commande de démarrage du système de supervision pour reprendre la sortie
• Fiabilité et sécurité
  - Certifications : TUV CE, cTUVus, KC
  - EMC/EMI : EN IEC 61851-21-2:2021 Classe B
  - Sécurité : IEC 61851-1:2023, IEC 61851-23:2023, EN IEC 61851-1:2019
  - MTBF : >300 000 h
• Paramètres mécaniques
  - Dimensions (L × P × H) : 385 mm × 403 mm × 110 mm
  - Poids : 28 kg
