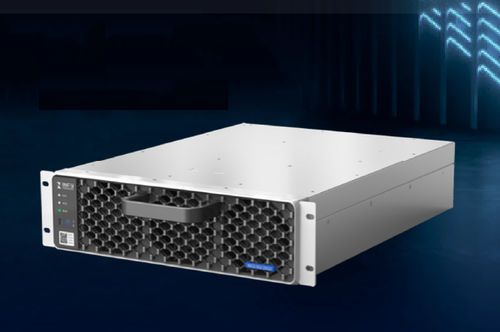

Module de puissance pour la recharge de véhicules électriques REG1K5125G2

ACDC

Présentation
Le REG1K5125G2 est un module d'alimentation AC‑DC pour Megawatt Charging System (MCS), conçu pour la recharge rapide de véhicules électriques avec prise en charge du fonctionnement Variable Power Factor (VPF) pour le réglage du facteur de puissance et la compensation de puissance réactive. Destiné à une entrée AC triphasée (sans neutre), il offre une large plage d'ajustement du facteur de puissance, une compensation réactive étendue, une haute efficacité, une forte densité de puissance et de faibles distorsions harmoniques. Certifications : TUV CE, cTUVus.

Principales caractéristiques

• Conforme aux exigences de tension MCS 1500 V
• Puissance nominale : 50 kW ; PF ajustable de 0,8 en avance à 0,8 en retard ; compensation réactive jusqu'à ±50 kVar
• Installation en armoire compatible avec les modules plateforme G2
• Efficacité maximale ≥97,7 % ; efficacité à pleine charge ≥97 % (@1500 V)
• Revêtement conformal et encapsulage pour protection et fiabilité accrues
• Large plage de sortie DC : 150 Vdc–1500 Vdc

Données de performance

• Puissance de sortie vs facteur de puissance
• Puissance de sortie vs température ambiante
• Puissance de sortie vs tension d'entrée
• Tension de sortie vs courant de sortie

Spécifications techniques
Environnement d'utilisation
Température de fonctionnement : -40 °C à +75 °C (dérating au‑delà de 55 °C)
Température transport/stockage : -40 °C à +70 °C
Humidité relative : ≤95 % HR, sans condensation
Altitude : jusqu'à 2000 m
Pression atmosphérique : 79 kPa–106 kPa
Refroidissement : ventilation forcée
Bruit : mode standard ≤80 dB ; mode réduction bruit ≤65 dB ; mode silencieux ≤55 dB

Entrée AC
Fréquence : 45 Hz–65 Hz
Entrée : 3‑phase + PE, 260 Vac–530 Vac (nominal 380 Vac / 480 Vac)
Courant d'entrée max : 95 A
Facteur de puissance : ≥0,99
Plage PF ajustable : 0,8 avance ~ 0,8 retard
Modes de fonctionnement : standard, contrôle PF constant, compensation réactive pure, sortie hybride active+réactive
Compensation réactive : -50 kVar à +50 kVar
Puissance en veille : <10 W
THDi : ≤5 %

Sortie DC
Puissance maximale : 50 kW
Plage tension de sortie : 150 Vdc–1500 Vdc
Plage puissance constante : 400 Vdc–1500 Vdc
Courant : 0–125 A
Précision régulation tension : < ±0,5 %
Précision régulation courant : ≤ ±1 %
Partage de courant : ≤ ±3 %
Efficacité de pointe : ≥97,7 %
Efficacité pleine charge : ≥97 % @1500 V

Contrôle
Communication : bus CAN ; jusqu'à 40 modules en parallèle
Indicateurs : Vert = fonctionnement normal, Jaune = alarme, Rouge = défaut
Adressage : identification automatique d'adresse ; sélecteur sur panneau pour réglage de groupe
ESTOP : commande relais contact sec 5 V–15 V ; la tension de sortie chute de 1500 Vdc à <60 Vdc en 300 ms

Alarme et protection
Surtension/sous-tension d'entrée : arrêt automatique ; passage en veille lorsque la tension revient à la normale et nécessite une commande de démarrage depuis l'unité de supervision
Surtension de sortie : arrêt automatique ; redémarrage manuel après retour à la tension normale
Surtensions/court-circuit : arrêt automatique ; retour en veille et nécessite commande de démarrage après nettoyage de la faute
Surchauffe d'entrée : arrêt automatique ; retour en veille et nécessite commande de démarrage après refroidissement

Fiabilité et sécurité
Certifications : TUV CE, cTUVus
EMC/EMI : EN IEC 61851-21-2:2021 Classe B
Normes de sécurité : IEC 61851-1:2023 ; EN IEC 61851-1:2019 ; EN 61851-23:2014 ; IEC 61851-23:2023 ; UL 2202:2022
MTBF : >300 000 h

Paramètres mécaniques
Dimensions (L×P×H) : 300 × 416 × 84 mm
Poids : ≤20 kg

Résumé modèle

• Modèle : REG1K5125G2
• Puissance maximale : 50 kW
• Plage tension sortie : 150 Vdc–1500 Vdc (puissance constante 400 Vdc–1500 Vdc)
• Courant max : 125 A
• Plage PF : 0,8 avance ~ 0,8 retard ; compensation réactive ±50 kVar
• Efficacité de pointe ≥97,7 % ; efficacité pleine charge ≥97 % @1500 V
• Entrée AC : 3‑phase + PE, 260 Vac–530 Vac (nominal 380 Vac/480 Vac), courant max 95 A
• Communication : bus CAN, jusqu'à 40 modules en parallèle
• Certifications : TUV CE, cTUVus
• Dimensions : 300 × 416 × 84 mm ; Poids ≤20 kg
