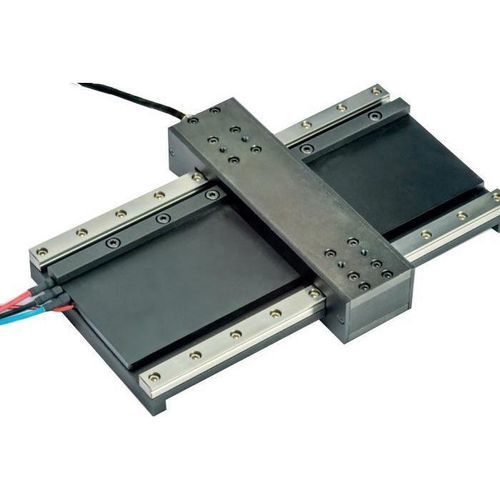

Moteur linéaire ironcore LM Series

sans noyauen Uà entraînement direct

Présentation
Les moteurs linéaires INFRANOR sont des actionneurs à entraînement direct conçus pour des dynamiques élevées et une grande précision. Disponibles en versions sans noyau (forme en U) et à noyau ferromagnétique, ils offrent des accélérations rapides, de grandes vitesses de pointe et une large plage de poussée adaptées à l'usinage ultra‑précis, à la manipulation de plaquettes et à l'automatisation industrielle à grande vitesse.

Séries disponibles (tableau récapitulatif)
ATTRIBUTS | PRODUIT | REFROIDISSEMENT | POUSSÉE [N] (PIC / CONTINU) | VITESSE DE POINTE [m/s] | PRÉCISION (Répétabilité bidirectionnelle [µm]) | NIVEAU DE PROTECTION | DÉNOMINATION
Moteurs linéaires CORELESS - forme en U — absence de cogging pour des dynamiques maximales et une précision extrême. | image: lm-series.png | AIR | Jusqu'à 600 / Jusqu'à 100 | Jusqu'à 5 | Jusqu'à +0,2 | Standard | Série LM
Série DLMU — variante coreless pour des poussées de pointe très élevées. | image: ld-series.png | AIR | Jusqu'à 16 200 / Jusqu'à 2 340 | Jusqu'à 6 | Jusqu'à +1 | Standard | Série DLMU
Moteurs linéaires À NOYAU — fortes poussées, accélérations et vitesses pour des mouvements puissants (option refroidissement eau/huile DLMF‑W). | image: ls-w-series.png | EAU/HUILE | Jusqu'à 14 700 / Jusqu'à 6 490 | Jusqu'à 6 | Jusqu'à +2 | IP65 | Série DLMF‑W
DLMF (à noyau, refroidissement air) — option compacte à noyau. | image: ls-series.png | AIR | Jusqu'à 3 333 / Jusqu'à 1 200 | Jusqu'à 6 | Jusqu'à +2 | Standard | Série DLMF
MODULES de moteurs linéaires — longues courses, grande rigidité et rapport de charge ; intégration simplifiée. | image: ls-m-series.png | AIR | Jusqu'à 1 859 / Jusqu'à 707 | Jusqu'à 6 | Jusqu'à +3 | Standard | Série HZM

Applications

• Machines CNC haut de gamme et usinage ultra‑précis
• Traitement de plaquettes et manutention en microélectronique
• Automatisation industrielle nécessitant grande vitesse de translation et fortes poussées

Caractéristiques / Spécifications techniques

• Type d'entraînement : moteurs linéaires à entraînement direct (options coreless en U et à noyau)
• Haute dynamique : conçus pour des accélérations rapides et des vitesses de pointe élevées (vitesses de pointe typiques jusqu'à 6 m/s selon la série)
• Plage de poussée : des poussées continues/pic plus faibles (ex. jusqu'à 100 N continu / 600 N pic pour la série LM) jusqu'à des poussées très élevées (ex. jusqu'à 16 200 N pic pour la série DLMU ; jusqu'à 14 700 N pic pour la série DLMF‑W)
• Options de refroidissement : refroidissement par air (plusieurs séries), refroidissement eau/huiles (série DLMF‑W)
• Précision (répétabilité bidirectionnelle) : jusqu'à +0,2 µm (coreless LM Series) ; autres séries jusqu'à +1 µm, +2 µm ou +3 µm selon le modèle
• Niveaux de protection : Standard ou IP65 pour variantes eau/huile
• Modules disponibles pour longues courses avec grande rigidité et rapport de charge (série HZM)
