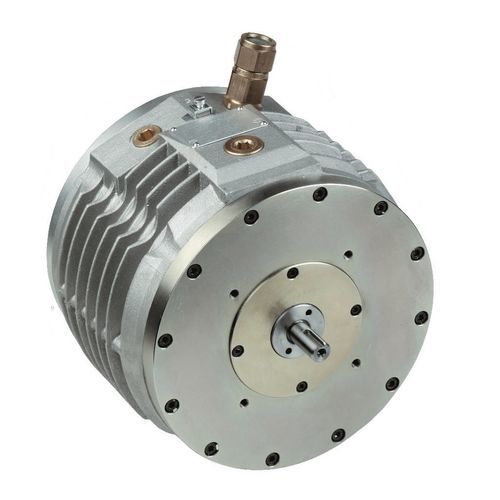

Servomoteur brushless XtraforsEx

DCAC400V

Vue d'ensemble
La série XtraforsEx regroupe des servomoteurs sans balais (AC et DC) à entrefer axial, logés dans un carter antidéflagrant. Les moteurs sont conformes ATEX et CE pour les zones 1 et 21, groupe de gaz IIC (hydrogène).

Puissance

• Série MS : couple nominal de 0,60 à 8,19 Nm
• Série MA : couple nominal de 1,23 à 13,00 Nm

Exécutions

• Large gamme de modèles standard
• Versions personnalisées
• Tailles de 149,5 à 188,6 mm

Caractéristiques

• Certifié Ex d IIC ATEX (selon la norme EN 60079)
• Séries sans balais AC et DC
• Flux magnétique axial
• Faible couple de cogging

Options

• Frein
• Arbre sans clavette
• Bride carrée (B5)
• Séries AC : rétroaction par encodeur avec capteurs à effet Hall
• Séries AC : câbles d'alimentation et de retour préassemblés
• Séries AC : adaptation pour réducteurs à faible jeu
• Séries DC : tachogénérateur

Caractéristiques techniques

• Protection / Certification : Ex d IIC certifié ATEX (EN 60079), conforme CE pour les zones 1 et 21
• Groupe de gaz : IIC (hydrogène)
• Types de moteur : servomoteurs à entrefer axial, sans balais AC et DC
• Topologie magnétique : flux magnétique axial
• Couple : série MS 0,60–8,19 Nm ; série MA 1,23–13,00 Nm
• Tailles disponibles : 149,5 mm à 188,6 mm
• Caractéristique de conception : faible couple de cogging
• Options disponibles : frein, arbre sans clavette, bride carrée (B5), rétroaction encodeur avec capteurs Hall (AC), câbles d'alimentation et de retour préassemblés (AC), adaptation boîtes de vitesses à faible jeu (AC), tachogénérateur (DC)
