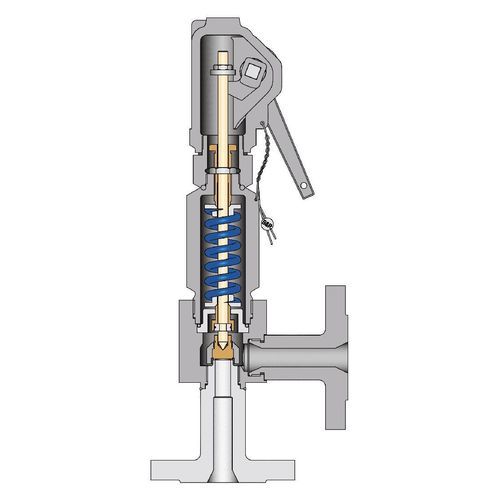

Soupape de surpression à gaz Si 0

vapeurpour liquideshaute pression

Présentation du produit
La série Si 0 offre une décharge de pression compacte et fiable avec une conception en acier inoxydable adaptée aux températures et pressions extrêmes. Construit en EN 1.4571 / ASME 316TI, ce modèle supporte des pressions de tarage jusqu'à 400 bar et des températures de -270°C à +400°C. Convient pour vapeurs, gaz et liquides dans les secteurs chimique, pétrochimique et des gaz techniques, ainsi que pour les enceintes sous pression mobiles. Options disponibles : soufflet pour haute contre-pression et siège revêtu Stellite pour une meilleure résistance à l'usure. Conforme aux normes de sécurité applicables pour une performance durable en applications critiques.

Points forts

• Soupape de sûreté en acier inoxydable pour protection précise contre la surpression en environnements industriels exigeants
• Classement jusqu'à 400 bar avec encombrement réduit
• Plage de température étendue : -270°C à +400°C
• Siège revêtu Stellite en option pour résistance accrue à l'usure

Caractéristiques clés

• Corps compact en acier inoxydable (EN 1.4571 / ASME 316TI)
• Plage de température : -270°C à +400°C
• Plage de tarage : 0,45–400 bar
• Option soufflet pour supporter les hautes contre-pressions
• Orifices d'entrée (DN) : 15, 25
• Siège revêtu Stellite pour durabilité
• Convient aux liquides, gaz et vapeurs
• Conforme à la norme DIN EN ISO 4126-1
• Adaptée aux enceintes sous pression mobiles
• Blowdown : ~10% pour vapeurs, ~20% pour liquides

Applications
Conçue pour la protection contre la surpression dans les secteurs chimiques, pétrochimiques, systèmes de gaz techniques et enceintes sous pression mobiles nécessitant une décharge précise et fiable.

Caractéristiques techniques

• Types de fluide : Liquide, Gaz, Vapeur
• Matériau (EN) : EN 1.4571
• Matériau (ASME) : ASME 316TI
• Indice PN : 400
• Pression de tarage maximale (barg) : 400
• Orifice d'entrée (DN) : 15, 25
• Codes de conception : EN
• Catégorie de service : Général, Semi-Severe
• Classement ASME max. : 2500
• Certification : PED
• Limites de température (°C) : -270 à 400
• Blowdown : 10% (vapeurs), 20% (liquides)
• Siège : siège revêtu Stellite (résistant à l'usure)
• Options : soufflet pour haute contre-pression
