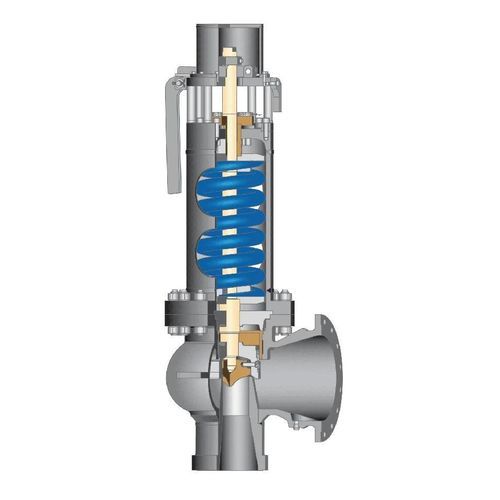

Soupape de surpression à gaz Si 6

vapeurpour liquideshaute pression

Aperçu
La soupape de sécurité à grand débit IMI Bopp & Reuther Si 6 assure la protection contre la surpression pour systèmes vapeur, gaz et liquides dans les industries de l'énergie, chimie et procède. Conçue pour de fortes capacités d'évacuation, elle fonctionne sur une large plage de températures (-270°C à 550°C) et supporte des pressions de tarage jusqu'à 250 barg. La tuyère d'entrée pleine garantit une durabilité à long terme ; des soufflets optionnels sont disponibles pour gérer la contre-pression et améliorer le contrôle de levée. Conception à faible perte d'ouverture (blowdown) et optimisation de la levée. Certifiée PED et DIN/EN et personnalisable selon les exigences du système.

Principales caractéristiques

• Adaptée pour vapeur, gaz et liquides
• Tailles d'entrée : DN 25 à DN 400
• Température de service : -270°C à 550°C
• Pression de tarage maximale jusqu'à 250 barg
• Classe PN : PN 400
• Tuyère d'entrée pleine pour durabilité
• Soufflets optionnels pour gestion de la contre-pression
• Faible blowdown et optimisation de la levée
• Haute capacité d'évacuation
• Certifiée PED et DIN/EN (options ASME disponibles)
• Personnalisable selon les besoins du système

Description du produit
La Si 6 est une soupape de sécurité à grande capacité conçue pour des services industriels exigeants. Elle offre une protection fiable contre la surpression avec un comportement de reseating optimisé et une réponse de levée rapide. Proposée en diverses nuances de matériaux et options de brides/entrées, la soupape peut être adaptée aux conditions spécifiques du site, y compris fluides corrosifs ou températures élevées. Des soufflets optionnels permettent l'installation sur des systèmes présentant une contre-pression significative.

Spécifications (résumé)
Types de fluide : Liquide, Gaz, Vapeur
Taille d'entrée (DN) : 25 à 400
Classe PN (PN) : 400
Pression de tarage maximale (barg) : 250
Limites de température (°C) : -270 à 550
Classe ASME max. : 2500
Codes de conception : EN (options ASME disponibles)
Certifications : PED, DIN/EN
Catégorie de service : Service industriel général
Matières (EN) : EN 1.0619, EN 1.7357, EN 1.4408
Matières (ASME) : ASME WCB, ASME WC6, ASME CF8M

Caractéristiques techniques

• Modèle : Si 6 (High Flow Safety Valve)
• Fluide adapté : Liquide, Gaz, Vapeur
• Plage de tailles d'entrée : DN 25 – DN 400
• Classe PN : PN 400
• Pression de tarage maximale : jusqu'à 250 barg
• Plage de température : -270°C à 550°C
• Classe ASME max. : 2500
• Matières (EN) : EN 1.0619, EN 1.7357, EN 1.4408
• Matières (ASME) : ASME WCB, ASME WC6, ASME CF8M
• Codes de conception : EN ; options ASME disponibles
• Certifications : PED ; conformité aux normes DIN/EN
• Caractéristiques : tuyère d'entrée pleine, soufflets optionnels, faible blowdown, optimisation de levée, forte capacité d'évacuation
• Personnalisation : configurable selon les exigences du système
