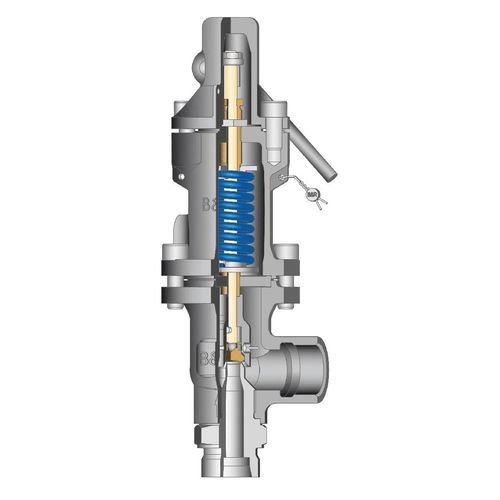

Soupape de surpression à gaz Si C1

vapeurpour liquideshaute pression

Vue d'ensemble
Soupape de sécurité compacte pour la décharge de pression en services vapeur, gaz et liquide, offrant plusieurs options de raccordement et une large plage de pression et température.

Résumé

• Soupape compacte adaptée aux systèmes chimiques, pétrochimiques et aux réseaux de gaz technique.
• Conçue pour des pressions d'ouverture élevées (jusqu'à 200 barg) et des températures extrêmes (-200 °C à +427 °C).
• Multiples raccordements d'entrée (brides EN/ASME et filetage), disque à roulement pour l'étanchéité et soufflet optionnel pour compensation de contre-pression.

Description détaillée
La série Si C1 assure une décharge de pression fiable dans les installations compactes nécessitant flexibilité et durabilité. Sa construction en bloc et ses composants internes en acier inoxydable, conformes aux spécifications EN et ASME, garantissent une résistance aux milieux corrosifs et aux cycles thermiques. Le disque à roulement améliore l'étanchéité et la durée de vie, tandis que le soufflet optionnel optimise la compensation de contre-pression pour les services vapeur et vapeur humide. Le produit est disponible en DN15 et DN25 et conforme aux codes de conception et certifications ASME et EN.

Principales caractéristiques

• Plage de pression : 0,55 – 200 bar (réglage et service)
• Plage de température : -200 °C à +427 °C
• Tailles d'entrée : DN15, DN25
• Options de raccordement : brides EN/ASME ou filetage
• Disque à roulement pour une meilleure étanchéité
• Soufflet optionnel pour compensation de contre-pression
• Certifications : PED, ASME UV, DIN/EN

Spécifications (tableau)
Types de fluides : Liquide; Gaz; Vapeur
Matériaux (EN) : EN 1.0619; EN 1.4408
Indice PN (PN) : 320
Pression d'ouverture maximale (barg) : 200
Matériaux (ASME) : ASME WCB; ASME CF8M
Taille d'entrée (DN) : 15; 25
Codes de conception : EN; ASME UV
Limites de température (°C) : -200 à 427
Classement ASME max. : 1500
Certification : PED; ASME UV
Catégorie de service : Générale

Caractéristiques / spécifications techniques

• Modèle : Si C1
• Type : Soupape de sécurité de décharge de pression pour liquide, gaz et vapeur
• Capacité de pression : réglage et service jusqu'à 200 barg (PN jusqu'à 320)
• Capacité de température : -200 °C à +427 °C
• Tailles d'entrée disponibles : DN15 et DN25
• Matériaux (EN) : EN 1.0619, EN 1.4408
• Matériaux (ASME) : ASME WCB, ASME CF8M
• Codes de conception : EN, ASME UV
• Classement ASME max. : 1500
• Étanchéité : disque à roulement
• Options : soufflet pour contre-pression
• Certifications : PED, ASME UV (et autres documents de certification IMI Bopp & Reuther disponibles)
