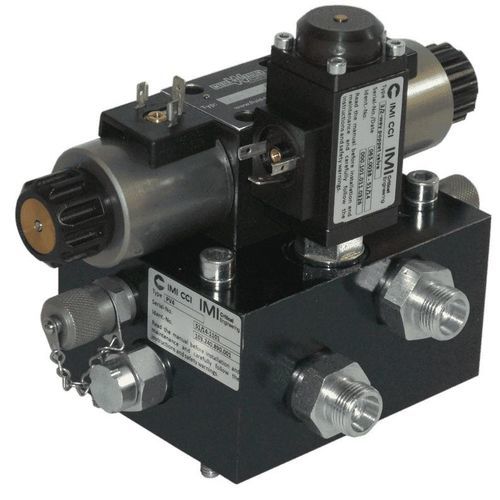

Distributeur hydraulique à clapet PV

à commande électriqueélectrohydraulique3/2

Présentation
Le dispositif de commande modulante PV permet un positionnement précis des actionneurs hydrauliques sur les vannes de contrôle. Utilisé avec le Proportional Valve Controller (PVR / SmarTrak), il convertit les signaux électriques en débit hydraulique contrôlé. L'ensemble intègre une vanne proportionnelle pour la commande de l'actionneur et une vanne de blocage 3/2 avec deux clapets libérables pour maintenir la position en cas de coupure de courant. Deux raccords Minimess permettent la mesure de pression et la détente sécurisée. Le PV peut être monté directement sur un actionneur ou en montage sandwich/direct sur un collecteur Multi-Station Manifold (MSM). Disponible en quatre tailles, il accepte l'huile minérale et les fluides hydrauliques résistants au feu pour un fonctionnement fiable en environnement industriel exigeant.

Caractéristiques clés

• Vanne proportionnelle pour un contrôle précis de l'actionneur
• Vanne de blocage 3/2 avec deux clapets libérables pour maintenir la position en cas de perte d'alimentation
• Deux raccords Minimess pour contrôles de pression et détente sécurisée
• Montage direct ou sandwich sur Multi-Station Manifolds (MSM) ou montage sur actionneurs individuels
• Quatre tailles : PV4, PV6, PV8, PV10
• Débit : 8–120 l/min (selon taille)
• Pression système : 50–160 bar
• Compatible avec huile minérale et fluides hydrauliques résistants au feu
• Boîtier en aluminium anodisé, IP65
• Température de fonctionnement : -10°C à 80°C

Applications
Commande modulante pour un positionnement rapide et précis des actionneurs hydrauliques sur vannes de régulation. Convient aux systèmes industriels haute pression, y compris la recirculation d'eau d'alimentation et aux installations avec forte chute de pression différentielle.

Caractéristiques techniques

• Tailles : PV4, PV6, PV8, PV10
• Débit max : 8–120 l/min (dépend de la taille)
• Pression système : 50–160 bar
• Média d'alimentation : Hydraulique
• Compatibilité fluide : Huile minérale et fluides hydrauliques résistants au feu
• Matériau du boîtier : Aluminium anodisé
• Indice de protection : IP65
• Température ambiante / de fonctionnement : -10°C à 80°C
• Montage : Montage direct ou sandwich sur MSM ou montage sur actionneur
• Contrôle : Fonctionne avec Proportional Valve Controller (PVR / SmarTrak) pour convertir les signaux électriques en débit hydraulique
• Sécurité / stabilité : Vanne de blocage intégrée et clapets libérables pour éviter tout déplacement non désiré en cas de coupure
• Raccords de service : Deux ports Minimess pour vérification de pression et détente sécurisée
