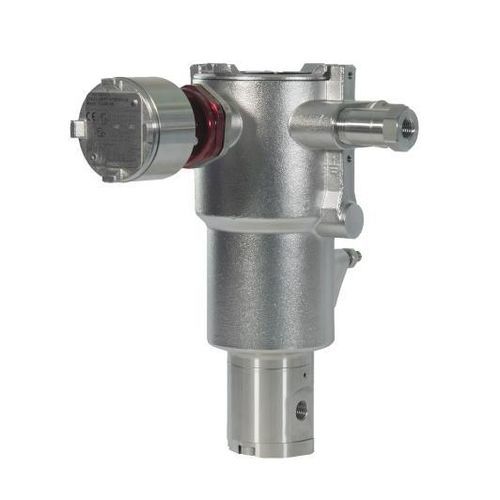

Électrovanne à commande assistée ICO4-PST

3/2hydrauliqueair

Aperçu
L'IMI Maxseal ICO4-PST est une électrovanne intelligente à haute intégrité et antidéflagrante, intégrant le Partial Stroke Testing (PST) pour les applications de sécurité en zones dangereuses. Adaptée aux fluides pneumatiques et hydrauliques, elle est conçue pour un fonctionnement à sécurité fonctionnelle (SIL 3 possible) et se destine aux secteurs offshore, pétrole et gaz, et production d'énergie. Corps en acier inox 316L pour résistance à la corrosion. Commande locale ou distante via DCS; versions à actionnement hydraulique ou pneumatique disponibles.

Caractéristiques clés

• Conception antidéflagrante — homologations ATEX, IECEx et FM
• Capable SIL 3 avec Partial Stroke Testing (PST) intégré
• Versions pour actionnement hydraulique et pneumatique
• Débit élevé avec consommation électrique réduite
• Commande distante (DCS) ou locale
• Construction en acier inox 316L pour environnements corrosifs
• Indice de protection: IP66/IP67; NEMA 4x
• Taille de raccord: 0.25 à 0.75 in
• Options de raccord: ISO G; NPT
• Matériaux de joint: NBR ou FKM
• Plages de fonctionnement: hydraulique jusqu'à 414 bar (6004 psi); pneumatique jusqu'à 20 bar (290 psi)
• Tension: 24V DC
• Consommation électrique: 5.7 à 17.3 W

Description
L'ICO4-PST intègre le test partiel (PST) pour permettre la vérification périodique du fonctionnement des vannes d'arrêt d'urgence sans stroke complet, limitant les interruptions de procédé tout en maintenant l'intégrité de sécurité. Certifiée pour les zones dangereuses, elle répond aux exigences strictes des applications critiques. Médiums d'alimentation typiques: pneumatique, hydraulique basse pression et fluides de procédé. Configuration 3/2 universelle, adaptée aux installations antidéflagrantes certifiées nécessitant des composants à haute intégrité.

Caractéristiques / spécifications techniques

• Température ambiante (°C): -40 à 50
• Matériau des joints: NBR; FKM
• Matériau du corps: Acier inox 316L
• Taille de raccord (in): 0.25 à 0.75
• Options de raccord: ISO G; NPT
• Pression de fonctionnement (bar): 0 à 10 (commande); actionnement hydraulique jusqu'à 414 bar
• Médium d'alimentation: Pneumatique; Hydraulique basse pression; Fluides de procédé
• Configuration: 3/2 universelle
• Consommation électrique (W): 5.7 à 17.3
• Tension: 24V DC
• Certifications: ATEX; IECEx; SIL2; SIL3; Ex EAC; NEMA 4x; IP66
