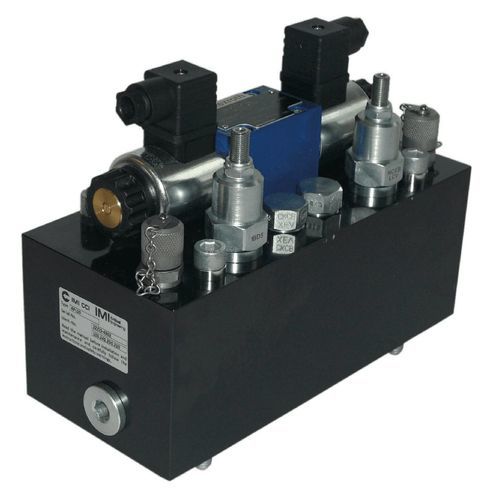

Distributeur hydraulique à tiroir APL

actionné par solénoïde4/3 voiescompact

Présentation L'unité de commande On/Off APL est conçue pour l'ouverture et la fermeture d'actionneurs hydrauliques sur vannes d'isolement. Elle assure un contrôle on/off précis (non destinée au positionnement) via une électrovanne 4/3, des régulateurs de débit ajustables pour la vitesse et des clapets de retenue intégrés pour éviter toute dérive de l'actionneur. L'unité comporte deux raccords minimess pour les contrôles de pression et la maintenance et peut être montée directement sur actionneurs ASM-E ou intégrée aux collecteurs Multi-Station (MSM). Compatible avec huiles minérales et fluides hydrauliques résistants au feu; adaptée aux systèmes de vannes industriels exigeants.

Caractéristiques principales

• Électrovanne 4/3 pour contrôle on/off directionnel
• Régulateur(s) de débit ajustable(s) pour la vitesse
• Clapets de retenue intégrés pour prévenir la dérive
• Deux raccords minimess pour contrôles et entretien
• Conception compacte et légère pour une installation flexible
• Montage : direct sur actionneurs ASM-E ou intégration aux MSM
• Compatible avec huiles minérales et fluides hydrauliques résistants au feu

Points techniques complémentaires

• Débits disponibles : Petit 30 L/min, Grand 60 L/min
• Pression de service : 50 à 160 bar
• Boîtier en aluminium anodisé IP65
• Température de fonctionnement : -10°C à 80°C

Spécifications techniques

• Température ambiante : -10°C à 80°C
• Matériau : Aluminium anodisé
• Pression de service : 50–160 bar
• Média : Hydraulique
• Capacité d'écoulement : Petit 30 L/min ; Grand 60 L/min
• Étanchéité/prévention de dérive : Clapets de retenue intégrés
• Raccordements de service : Deux ports minimess
• Montage : Montage direct sur actionneurs ASM-E ou avec MSM (Multi‑Station Manifold)
• Compatibilité fluides : Huiles minérales et fluides hydrauliques résistants au feu
• Indice de protection : IP65
• Plage de température : -10°C à 80°C
