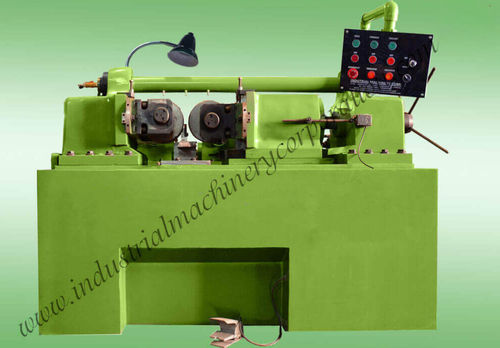

Machine de roulage de filets IMC series

hydraulique

Aperçu du produit
Machines à fileter par roulage hydrauliques 2 rouleaux conçues pour le formage à froid des filetages externes sur des bruts. Adaptées à la production de vis, boulons et pièces de fixation en cadence élevée ou intermittente. Le filetage est formé en pressant le brut entre des filières de roulage entraînées par le système hydraulique et la broche.

Avantages clés & caractéristiques

• Formage à froid (pas d’élimination de copeaux) pour une géométrie de filetage constante.
• Grande vitesse de production avec réglage de l’alimentation et de la longueur de roulage.
• Actionnement hydraulique et puissance de broche adaptée offrant une force de roulage stable jusqu’à 40 tonnes selon le modèle.
• Conception nécessitant peu d’entretien et essais en production avant expédition pour garantir la régularité.
• Filières et réglages personnalisables pour boulons, barres et tiges de différents diamètres et pas.

Options disponibles (valeurs de sélection affichées sur la page)

• Type de filetage : MÉTRIQUE, BSW, UNC, ACME, Trapézoïdal, double départ, triple départ, Autres, Ne sais pas exactement
• Longueur maximale du filetage requise : 50 mm, 100 mm, 150 mm, 200 mm, Illimitée, Autres, Ne sais pas exactement
• Diamètre maximal de la pièce : 25 mm, 40 mm, 50 mm, 80 mm, 100 mm, 120 mm, Autres, Ne sais pas exactement
• Calendrier d’achat : Immédiatement, Sous une semaine, Sous 15 jours, Sous un mois, Autres, Ne sais pas exactement
• Prix attendu : (champ libre / fourni par le client)

Description générale
Les machines de roulage de filets hydrauliques IMC sont conçues pour la production industrielle avec une gamme de modèles IMC-25 à IMC-120 répondant à différents besoins de pas, diamètre et force. Elles offrent des commandes opérateur simples, une construction éprouvée et la capacité de fonctionnement en alimentation continue (longueur indéfinie) sur les modèles concernés. Les machines sont livrées avec des filières testées et peuvent être configurées avec des combinaisons de puissance hydraulique et de broche adaptées au process.

Spécifications

• Modèles de machines hydrauliques : IMC-25 | IMC-40 | IMC-50 | IMC-80 | IMC-100 | IMC-120
• Pas maxi (mm) : 2,5 | 3,5 | 4,0 | 5,0 | 5,5 | 8
• Diamètre maxi (alimentation) (mm) : 25 | 40 | 50 | 80 | 100 | 125
• Diamètre maxi (alimentation traversante) (mm) : 16 | 28 | 35 | 40 | 64 | 76
• Longueur maxi de roulage (alimentation) (mm) : 80 | 150 | 150 | 150 | 150 | 150
• Longueur maxi de roulage (alimentation traversante) : Illimitée (tous modèles)
• Diamètre ext. maxi des rouleaux de filetage (mm) : 200 | 200 | 210 | 230 | 250 | 270
• Diamètre broche (alésage) (mm) : 54 | 54 | 69,85 | 64 | 76 | 85
• Force de roulage maxi : 8 Tonnes | 13 Tonnes | 15 Tonnes | 24 Tonnes | 30 Tonnes | 40 Tonnes
• Puissance pour broches de rouleaux : 3 CV 1400 tr/min | 5 CV 1400 tr/min | 7,5 CV 1400 tr/min | 10 CV 960 tr/min | 15 CV 960 tr/min | 20 CV 960 tr/min
• Puissance pour pompe hydraulique : 3 CV | 3 CV | 5 CV | 5 CV | 5 CV | 7,5 CV
• Puissance pour pompe de refroidissement : 0,1 CV (tous modèles)

Spécifications techniques

• Modèles : IMC-25 | IMC-40 | IMC-50 | IMC-80 | IMC-100 | IMC-120
• Pas maxi (mm) : 2,5 | 3,5 | 4,0 | 5,0 | 5,5 | 8
• Diamètre maxi alimentation (mm) : 25 | 40 | 50 | 80 | 100 | 125
• Diamètre maxi alimentation traversante (mm) : 16 | 28 | 35 | 40 | 64 | 76
• Longueur maxi roulage alimentation (mm) : 80 | 150 | 150 | 150 | 150 | 150
• Longueur maxi roulage traversant : Illimitée
• Diamètre ext. rouleaux (mm) : 200 | 200 | 210 | 230 | 250 | 270
• Diamètre broche (alésage) (mm) : 54 | 54 | 69,85 | 64 | 76 | 85
• Force de roulage maxi : 8 t | 13 t | 15 t | 24 t | 30 t | 40 t
• Plages de puissance de motorisation et de pompe hydraulique comme indiqué ci-dessus
