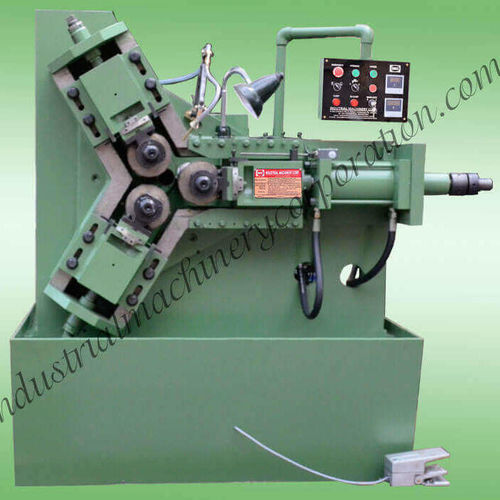

Machine de roulage de filets IMC-3R series

hydrauliquehaute précision

Présentation
Les rouleuses de filets pour tubes hydrauliques 3 rouleaux IMC (série IMC-3R) produisent des filets de haute précision sur tubes d'échafaudage et boulons pour la production en série. L'entraînement hydraulique et l'action concentrique des trois rouleaux à 120° assurent la stabilité de la pièce, une grande précision géométrique et une meilleure finition de surface. La conception à 3 rouleaux supprime la lame de support, permettant l'exécution de profils délicats et une finition améliorée.

Applications

• Roulage de filets sur tubes d'échafaudage
• Filetage de boulons et d'arbres
• Travaux de rodage et roulage haute précision
• Production en série de vérins pour tubes d'échafaudage et vis de vérin massives

Options disponibles

• Type de filetage : METRIC, UNC, BSW, ACME, Two Start, Three Start, Others, Don't Know Exactly
• Longueur maximale de filetage requise : 50 MM, 100 MM, 150 MM, 200 MM, Illimitée, Others, Don't Know Exactly
• Diamètre maximal de la pièce : 25 MM, 50 MM, 75 MM, Others, Don't Know Exactly
• Délai d'achat : Immédiatement, Dans la semaine, Dans 15 jours, Dans le mois, Others, Don't Know Exactly
• Prix attendu : champ de saisie utilisateur sur la page

Modèles et spécifications techniques

• Série : IMC-3R série (modèles : IMC-3R-25, IMC-3R-50, IMC-3R-75)
• Plage de travail (IMC-3R-25) : Diamètre extérieur 8–25 MM (0.31–0.98 in), Longueur de filetage en avance 38 MM (1.5 in), Longueur de filetage par passage : Indéterminée
• Plage de travail (IMC-3R-50) : Diamètre extérieur 25–50 MM (0.98–1.97 in), Longueur de filetage en avance 50 MM (2 in), Longueur de filetage par passage : Indéterminée
• Plage de travail (IMC-3R-75) : Diamètre extérieur 32–75 MM (1.26–2.95 in), Longueur de filetage en avance 75 MM (3 in), Longueur de filetage par passage : Indéterminée
• Matriçage rouleaux (IMC-3R-25) : Max Dia extérieur 140, Max Dia intérieur 60, Boîte broche 40
• Matriçage rouleaux (IMC-3R-50) : Max Dia extérieur 140, Max Dia intérieur 60, Boîte broche 40
• Matriçage rouleaux (IMC-3R-75) : Max Dia extérieur 170, Max Dia intérieur 80, Boîte broche 54
• Moteur pour broche de rouleau : IMC-3R-25 : 3 H.P. ; IMC-3R-50 : 3 H.P. ; IMC-3R-75 : 7.5 H.P.
• Alimentation 3 Phase AC (système hydraulique) : IMC-3R-25 : 1 H.P. ; IMC-3R-50 : 1 H.P. ; IMC-3R-75 : 3 H.P.
• Pompe de refroidissement : 0.1 H.P. (modèles IMC-3R-25 / IMC-3R-50 / IMC-3R-75)
• Applications typiques : roulage de filets sur tubes d'échafaudage, filetage de boulons, travaux de rodage de haute précision, production en série de vérins pour tubes d'échafaudage et vis de vérin massives

Remarques
Conçue pour la production à grande échelle, la famille IMC-3R couvre différentes plages de diamètres via des modèles dédiés. L'action concentrique des rouleaux à 120° maximise la stabilité et la précision dimensionnelle tout en améliorant la finition de surface.
