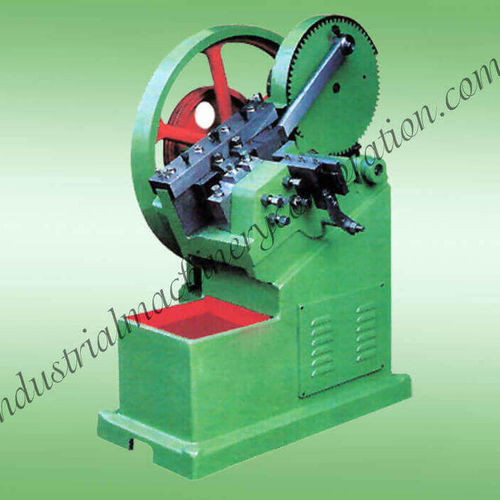

Machine de roulage de filets FDTRM series

Aperçu du produit
La série FDTRM de machines à rouler les filets à matrice plate par IMC est destinée à la formation de filets externes sur vis et éléments de fixation similaires. Plusieurs modèles couvrent une gamme de diamètres et de cadences pour répondre aux besoins des ateliers.

Détails
Le roulage à matrice plate forme les filets par déformation à froid entre une matrice fixe et une matrice mobile. Les modèles diffèrent par le diamètre min./max. pouvant être roulé, la longueur maximale du filet, la cadence de production et la puissance moteur. Le modèle le plus petit atteint jusqu'à 80 pièces/min avec environ 2 H.P. ; les modèles plus grands acceptent des diamètres supérieurs avec une puissance plus élevée (jusqu'à 20 H.P.). Les matrices plates sont fabriquées en acier à outils D2 et sont disponibles en stock.

Tableau des spécifications
Model No.: FDTRM-1, FDTRM-2, FDTRM-3, FDTRM-4, FDTRM-5, FDTRM-6, FDTRM-7
Min. Max. Dia Can Be Rolled: 1/16"x1/4", 1/8"x3/8", 1/8"x1/2", 1/4"x5/8", 1/4"x3/4", 1/4"x7/8", 3/8"x 1"
Max. Length of Thread: 2", 2.1/2", 3", 3", 4", 4", 4"
Dimension of Fixed Dia: 3"x2"x 1", 5"x2.1/2"x 1", 5"x3"x1", 6"x3"x 1", 6"x4"x 1", 7"x4"x 1", 8"x4"x1.1/2"
Dimension of Moving Dia: 4"x2"x 1", 6"x2.1/2"x 1", 6"x3"x1", 7"x3"x 1", 7"x4"x 1", 8"x4"x 1", 9"x4"x1.1/2"
Production in Pieces Per Minute: 80, 60, 60, 50, 30, 30, 20
Power Required in H.P.: 2, 3, 5, 7.5, 10, 15, 20

Remarques supplémentaires
Ce document résume les capacités des machines à matrice plate IMC et les compromis courants entre cadence de production et consommation électrique dans la gamme FDTRM. Les matrices plates en acier D2 sont disponibles en stock pour livraison rapide.

Caractéristiques / spécifications techniques

• Model series: FDTRM series
• FDTRM-1 — Min/Max Dia: 1/16"x1/4"; Max thread length: 2"; Fixed dia dimension: 3"x2"x1"; Moving dia dimension: 4"x2"x1"; Production: 80 pieces/min; Power: 2 H.P.
• FDTRM-2 — Min/Max Dia: 1/8"x3/8"; Max thread length: 2.1/2"; Fixed dia dimension: 5"x2.1/2"x1"; Moving dia dimension: 6"x2.1/2"x1"; Production: 60 pieces/min; Power: 3 H.P.
• FDTRM-3 — Min/Max Dia: 1/8"x1/2"; Max thread length: 3"; Fixed dia dimension: 5"x3"x1"; Moving dia dimension: 6"x3"x1"; Production: 60 pieces/min; Power: 5 H.P.
• FDTRM-4 — Min/Max Dia: 1/4"x5/8"; Max thread length: 3"; Fixed dia dimension: 6"x3"x1"; Moving dia dimension: 7"x3"x1"; Production: 50 pieces/min; Power: 7.5 H.P.
• FDTRM-5 — Min/Max Dia: 1/4"x3/4"; Max thread length: 4"; Fixed dia dimension: 6"x4"x1"; Moving dia dimension: 7"x4"x1"; Production: 30 pieces/min; Power: 10 H.P.
• FDTRM-6 — Min/Max Dia: 1/4"x7/8"; Max thread length: 4"; Fixed dia dimension: 7"x4"x1"; Moving dia dimension: 8"x4"x1"; Production: 30 pieces/min; Power: 15 H.P.
• FDTRM-7 — Min/Max Dia: 3/8"x 1"; Max thread length: 4"; Fixed dia dimension: 8"x4"x1.1/2"; Moving dia dimension: 9"x4"x1.1/2"; Production: 20 pieces/min; Power: 20 H.P.
• Flat dies material: D2 tool steel (ready stock)
