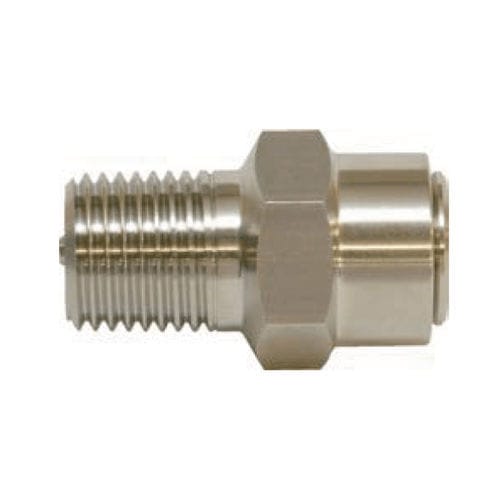

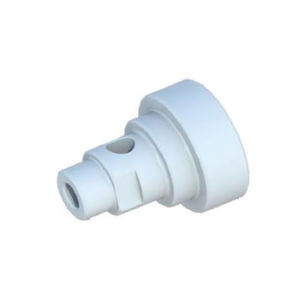

Soupape de surpression à gaz RA

pour liquidesBSPTbasse pression

Caractéristiques

• Performance d'ouverture précise et excellente étanchéité
• Conception compacte et légère
• Adaptée aux fluides pouvant être rejetés dans l'atmosphère
• Disponible en plusieurs diamètres (R1/8 à R1")
• Pression d'ouverture réglée en usine ; plages basses en option

Description
Fluide d'utilisation : Gaz / liquides ne corrodant pas les parties en contact
Diamètre de tuyauterie : R1/8 à R1"
Pression d'épreuve : 1,62 MPa
Pression d'ouverture : 3 à 1080 kPa ※Pour le diamètre 1/8" la plage est 3 à 970 kPa. ※3–29 kPa disponible en option.
Matériau du corps : Laiton (nickelé) / SUS316
Matériau d'étanchéité : Élastomère fluoré (FKM) standard
Remarques : Les corps en laiton sont nickelés. Si la pression d'ouverture est inférieure à 5 kPa, la sortie (OUT) doit être orientée vers le haut uniquement.

Dimensions / Matériaux
Tableau des dimensions (<mm>)
Diamètre (R) - A - HEX
1/8 - 25,5 ±2,0 - 13,0
1/4 - 31,0 ±2,0 - 17,0
3/8 - 33,0 ±2,0 - 19,0
1/2 - 44,8 ±3,0 - 26,0
3/4 - 52,4 ±3,0 - 29,0
1" - 72,8 ±3,0 - 38,0

Tableau des matériaux
① Corps - Laiton (nickelé) / SUS316
② Écrou - SUS316L
③ Guide - Laiton ou Acier inoxydable (SUS316 or SUS316L)
④ Ressort - SUS304 ou SUS316
⑤ Clapet (poppet) - Laiton / SUS316
⑥ Joint spécial - FKM [V] (standard)

Caractéristiques d'écoulement
Diagramme des caractéristiques d'écoulement disponible à titre de référence.

Informations de commande
Schémas et illustrations pour la commande disponibles pour sélection.

Applications

• Machines générales : fraiseuses, tours, centres d'usinage, lasers, découpe eau
• Fours industriels : fours de chauffage, fours à vide, installations de combustion
• Équipements médicaux : concentrateurs d'oxygène, stérilisateurs, analyseurs (pour fluides non corrosifs)
• Appareils d'analyse et de mesure : analyseurs de gaz, détecteurs de gaz, instruments de mesure environnementale
• Systèmes de production de gaz : compresseurs, petits récipients sous pression, générateurs de gaz
• Autres : boîtes à gants, chambres d'oxygène

Spécifications techniques

• Série : RA Series
• Fluide d'utilisation : Gaz / liquides ne corrodant pas les parties en contact
• Plage de diamètres : R1/8 à R1"
• Pression d'épreuve : 1,62 MPa
• Plage de pression d'ouverture : 3 à 1080 kPa (1/8" : 3 à 970 kPa ; 3–29 kPa en option)
• Matériaux du corps : Laiton (nickelé) ou SUS316
• Matériau d'étanchéité : FKM (standard)
