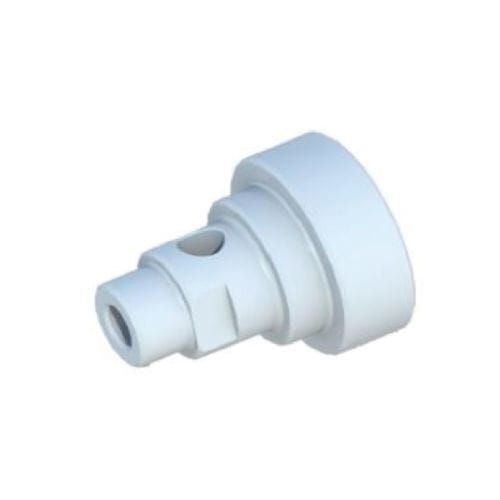

Soupape de surpression à gaz RSP

à airBSPTbasse pression

Caractéristiques

• Conçue pour une utilisation de la pression atmosphérique jusqu'aux faibles plages de micro-pression
• Répétabilité élevée de l'étanchéité grâce à une structure spéciale de diaphragme
• Adaptée au contrôle de pression dans les équipements et circuits en environnement de micro-pression

Détails du produit
Fluide de fonctionnement : Air propre ou gaz inerte
Taille de tuyauterie : 2 voies Rc1/4
Pression d'épreuve : 100 kPa
Pression de tarage : 1,0–5,0 kPa
Température de fonctionnement : 5–60 ℃
Matériau du corps : POM (Polyacetal)
Pièces humides : POM, SUS304, EPDM, FKM
Remarques : La pression d'ouverture et la pression de resealing sont affectées par l'orientation de montage. Tout changement d'orientation après livraison nécessite un retour pour réajustement dans notre atelier.

Dimensions / Matériaux
Tableau des matériaux :
No. ① Corps — POM
No. ② Capot — POM
No. ③ Tige — SUS304
No. ④ Anneau de retenue — SUS304
Notes : ※Cette vanne ne doit pas être utilisée comme vanne de commande directionnelle (clapet). ※Faire attention à l'orientation d'installation lors du raccordement. ※La partie de connexion (corps) est en résine ; attention aux fuites au niveau des vis et aux contraintes sur la tuyauterie lors de l'installation. ※La pression de tarage est réglée en usine et ne peut pas être modifiée par le client après livraison.

Caractéristiques d'écoulement
Les graphiques et courbes caractéristiques d'écoulement pour la série RSP sont fournis dans la documentation produit.

Informations de commande
Plans de commande et codes sont fournis pour la sélection des pressions de tarage et des options ; consulter la fiche de commande pour les détails.

Applications

• Four industriel : four général/de chauffage/vide, dispositifs de combustion, incubateurs
• Équipement médical : analyseurs sanguins, appareils de test de fluides corporels
• Équipements d'analyse et de mesure : analyseurs de gaz, analyse de gaz composants, détecteurs, équipements de mesure environnementale
• Autres : boîtes à gants, équipements en environnement de micro-pression, etc.

Caractéristiques / spécifications techniques

• Famille de modèles : RSP Series
• Fluide de fonctionnement : Air propre ou gaz inerte
• Taille de tuyauterie : 2 voies Rc1/4
• Pression d'épreuve : 100 kPa
• Plage de pression de tarage : 1,0–5,0 kPa
• Température de fonctionnement : 5–60 ℃
• Matériau du corps : POM (Polyacetal)
• Pièces humides : POM, SUS304, EPDM, FKM
• Détails des matériaux : Corps et capot — POM; Tige et anneau de retenue — SUS304
• Remarques : Pressions d'ouverture/refermeture influencées par l'orientation de montage ; tout changement après livraison requiert retour pour réajustement; corps en résine — attention aux étanchéités et contraintes; pression réglée en usine
