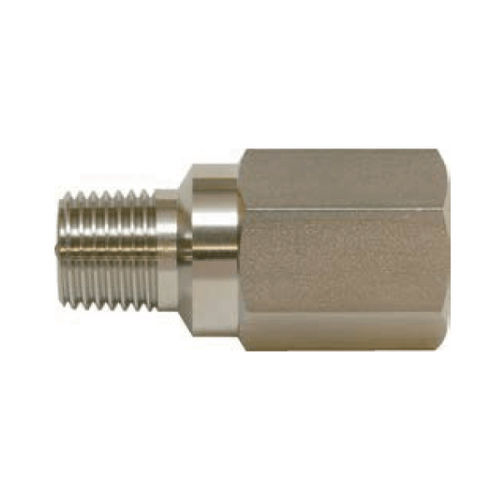

Soupape de surpression à gaz RL

pour liquidesBSPTbasse pression

Présentation

• Performance d'ouverture (cracking) haute précision et étanchéité fiable
• Conçu pour récupérer les eaux de purge/les gaz d'échappement après décharge via la tuyauterie du côté OUT
• Large gamme de diamètres pour une intégration flexible
• Configuration droite IN/OUT pour une installation simple et un routage compact
• Pression d'ouverture réglée en usine pour une mise en service directe

Description
Fluide d'utilisation : Gaz ou liquides ne corrodant pas les parties en contact
Diamètre de raccordement : 1/4"～1-1/4" (R(IN) x Rc(OUT))
Pression d'épreuve : 1,62 MPa
Pression d'ouverture : 3～1080 kPa ※Pour 1/4" : 3 à 970 kPa. ※3～29 kPa disponible en option.
Matériau du corps : Laiton / SUS316
Matériau d'étanchéité : Caoutchouc fluoré FKM (standard)
Remarque : Lorsque la pression d'ouverture est inférieure à 5 kPa, la sortie (OUT) doit être orientée vers le haut uniquement.

Dimensions / Matériaux
Tableau des dimensions (A / HEX) : 1/4" — A : 41,0 mm / HEX : 19,0 mm ; 3/8" — A : 53,0 mm / HEX : 22,0 mm ; 1/2" — A : 60,0 mm / HEX : 27,0 mm ; 3/4" — A : 69,0 mm / HEX : 32,0 mm ; 1" — A : 90,0 mm / HEX : 38,0 mm ; 1"-1/4 — A : 115,0 mm / HEX : 50,0 mm
Tableau des matériaux (No. → Pièce → Matériau) : ① Corps → Laiton (Brass[B]) / SUS316 (Stainless[T]) ; ② Écrou → SUS316L ; ③ Guidage → Laiton ou inox → SUS316 ou SUS316L ; ④ Ressort → SUS304 ou SUS316 ; ⑤ Poppet → Laiton / SUS316 ; ⑥ Joint spécial → FKM[V] (standard)

Caractéristiques d'écoulement
Graphique/image des caractéristiques d'écoulement disponible sur la page produit.

Informations de commande
Schéma/image de commande disponible sur la page produit.

Applications

• Machines générales : fraiseuses, tours CNC, centres d'usinage, lasers, waterjet, chaudières, diverses machines industrielles
• Fours industriels : fours de chauffage, fours à vide, dispositifs de combustion, chambres thermiques
• Appareils médicaux : laveurs d'endoscopes, concentrateurs d'oxygène, appareils d'anesthésie, analyseurs sanguins, stérilisateurs
• Analyse & mesure : analyseurs de gaz, détecteurs, instruments de surveillance environnementale
• Énergie : piles à combustible, batteries secondaires, moteurs à gaz, groupes électrogènes
• Traitement des liquides : systèmes d'eau pure, RO, nettoyeurs à ultrasons, refroidisseurs
• Équipements de génération de gaz : compresseurs, générateurs de gaz, petits récipients sous pression
• Autres : boîtes à gants, chariots élévateurs, stations de lavage, caissons d'oxygène

Spécifications techniques

• Nom du produit : Soupape de décharge RL Series
• Type : In-line, basse pression (adaptée aux gaz et liquides n'endommageant pas les parties en contact)
• Diamètre : 1/4"～1-1/4" (R(IN) x Rc(OUT))
• Pression d'épreuve : 1,62 MPa
• Pression d'ouverture : 3～1080 kPa (1/4" jusqu'à 970 kPa ; 3～29 kPa en option)
• Matériau du corps : Laiton / SUS316
• Matériau d'étanchéité : FKM (standard)
• Dimensions représentatives (A / HEX) comme listé ci‑dessus
• Remarque : Pour une pression d'ouverture inférieure à 5 kPa, la sortie OUT doit être orientée vers le haut
