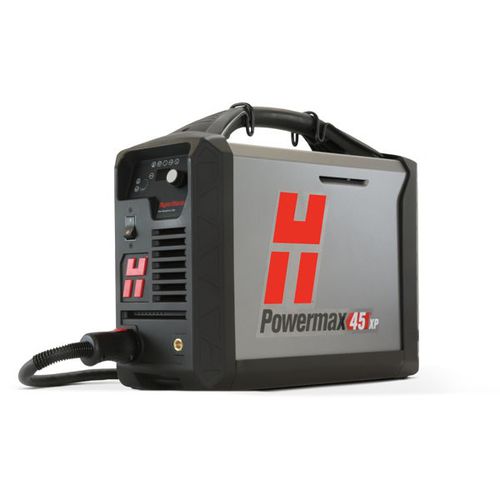

Découpeur plasma manuel Powermax45® XP

à onduleur IGBTpour métal

Présentation
La dernière source de courant plasma Powermax45® XP de 45 ampères a été fabriquée en mars 2024 et n’est plus vendue par Hypertherm. Hypertherm continue de fabriquer les torches de remplacement, les consommables et les pièces nécessaires aux réparations d’origine. Le service technique d’Hypertherm prend toujours en charge ce modèle.

Cycle de vie et numéros de référence

• Numéros de référence des sources de courant concernées : 088093, 088106, 088094, 088107, 088109, 088092, 088104, 088095, 088110, 088105, 088158, 088160
• Numéros de référence des systèmes concernés : 088093, 088106, 088107, 088092, 088104, 088105, 088094, 088108, 088109, 088095, 088173, 088110, 088111, 088158, 088160, 088130, 088132, 088131, 088133, 088144, 088146, 088145, 088147, 088141, 088134, 088135, 088136, 088139, 088140, 088155, 088148, 088149, 088156, 088150, 088153, 088154, 088112, 088114, 088124, 088113, 088115, 088126, 088128, 088127, 088129, 088121, 088116, 088117, 088122, 088118, 088123, 088119, 088120, 088159, 088161

Disponibilité
Source de courant: ⊗
Torche d’origine: ✔
Pièces de rechange: ✔
Consommables: ✔
Assistance technique: ✔

Résumé fonctionnel

• Système plasma manuel et automatisé adapté au gougeage, à la coupe et au marquage.
• Sortie réglable 10–45 A, tension nominale de sortie 145 V c.c.
• Compatible avec les torches Duramax® (manuelles, machine et robotisées) ; possibilité de mise à niveau vers la plateforme de consommables en cartouche via adaptateur.

Spécifications (sélection principale)
Tensions d’entrée (±10%): CSA: 200–240 V monophasé, 50–60 Hz; 480 V triphasé (pour Amérique du Nord seulement). CE/CCC: 230 V monophasé, 50–60 Hz; 400 V triphasé, 50–60 Hz.
Courant d’entrée à 6,5 kW: CSA: 200–240 V monophasé 39/32 A; 480 V triphasé 9,4 A. CE/CCC: 230 V monophasé 33 A; 400 V triphasé 10 A.
Courant de sortie: 10 – 45 A.
Tension de sortie nominale: 145 V c.c.
Tension à vide: 275 V c.c. (200–240 V CSA/CE/CCC et 480 V CSA) ; 265 V c.c. (400 V CE/CCC).
Facteur de marche à 40 °C: CSA — 50% à 45 A (200–240 V monophasé), 60% à 41 A, 100% à 32 A; CE/CCC — 50% à 45 A (230 V monophasé), 60% à 41 A, 100% à 32 A (230 V monophasé) et équivalents triphasés pour 400/480 V selon tableau.
Dimensions (avec poignées): 442 mm P x 173 mm L x 357 mm H.
Poids (avec torche 6,1 m): CSA 14 kg; CE/CCC 15 kg.
Alimentation en gaz: Coupe: air propre, sec et exempt d’huile; azote; F5. Gougeage: air propre, azote, F5. Marquage: air propre, argon.
Débit/pression recommandé: 188 l/min à 5,9 bar.
Longueur du câble d’alimentation: 3 m.
Type de source: Onduleur – Transistor bipolaire à grille isolée (IGBT).
Exigence entraînement moteur: 12,5 kVA (10 kW) pour sortie maximale à 45 A.
Rendement électrique: 88%.
Recyclage: 100%.
Certifications: CSA (Amérique et Asie sauf Chine), CCC (Chine), CE, RCM, GOST-TR, UkrSEPRO, Serbian AAA et autres pays acceptant ces certifications.
Garantie: Source de courant: 3 ans; Torche: 1 an.

Capacités de coupe et gougeage (sélection)
Coupe recommandée: 16 mm (5/8 po) à 500 mm/min; 22 mm (7/8 po) à 250 mm/min.
Coupe grossière (manuelle): 29 mm (1-1/8 po) à 125 mm/min.
Perçage (estimation): 12 mm (1/2 po).
Gougeage typique: enlèvement ~3,4 kg/h ; profil de rainure ~3,2 mm P x 6,8 mm L.

Tableau de coupe de production (exemples)
Acier doux 10 GA — 45 A — 181 po/min
Acier doux 1/4" — 45 A — 72 po/min
Acier doux 3/8" — 45 A — 38 po/min
Acier doux 1/2" — 45 A — 24 po/min
Acier doux 5/8" — 45 A — 16 po/min
Acier inoxydable 10 GA — 45 A — 134 po/min
Aluminium 1/8" — 45 A — 263 po/min
(Les vitesses proviennent de tests en laboratoire; les performances réelles peuvent varier selon l’application et le guide de l’opérateur.)

Torches, consommables et mise à niveau
Compatible avec les torches Duramax® (manuelle, machine et robotisée), y compris les torches Duramax Hyamp®. Option de mise à niveau: adaptateur pour cartouche (permet d’utiliser la nouvelle plateforme de consommables en cartouche d’Hypertherm). Numéro d’adaptateur mentionné pour Powermax45 XP : 428951.
Cartouches Hypertherm disponibles pour divers procédés (45 A, FineCut, DragCut, gougeage max removal et max control) et cartouches mécanisées ou manuelles selon l’application. Les cartouches ont des dimensions différentes à prendre en compte pour gabarits et guides de coupe.

Documents et manuels (exemples disponibles)
Adaptateur pour cartouche pour les torches des séries Duramax et Duramax Lock pour Powermax (brochure/guide, version FR).
Powermax45 XP Manuel de service (Service Manual, révision disponible).

Caractéristiques / spécifications techniques

• Plage de courant de sortie: 10–45 A
• Tension de sortie nominale: 145 V c.c.
• Tension à vide: 275 V c.c. (variante selon entrée)
• Tensions d’entrée supportées: 200–240 V monophasé; 400 V/480 V triphasé (selon région)
• Facteur de marche: jusqu’à 100% à 32 A (200–240 V et 400/480 V selon tableau)
• Longueur de torche typique: 6,1 m (ex. torche fournie)
• Dimensions (avec poignées): 442 x 173 x 357 mm
• Poids (avec torche 6,1 m): 14–15 kg
• Type de source: Onduleur IGBT
• Rendement électrique: 88%
• Débit gaz recommandé: 188 l/min à 5,9 bar
• Recyclage: 100%
• Garantie: 3 ans (source), 1 an (torche)
