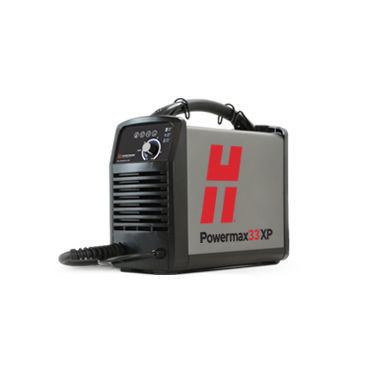

Découpeur plasma automatique Powermax33® XP

à onduleur IGBTinverterà haute performance

Présentation
Le Powermax33® XP est un découpeur plasma léger et portable offrant une puissance, une capacité de coupe et une qualité élevées dans un format compact. Conception « deux-en-un » : puissance élevée pour la coupe de métaux épais jusqu’à 20 mm (3/4 po) et possibilité d’utiliser des consommables FineCut pour la coupe détaillée de métal mince. Peut aussi effectuer du gougeage avec des consommables HyAccess. Fonctionne sur alimentation 120 V ou 240 V pour une portabilité et une polyvalence maximales.

Informations de disponibilité
Ce produit n’est actuellement pas disponible à la vente au Mexique, en Ukraine, en Chine, en Arabie saoudite, en Australie, en Nouvelle-Zélande ou en Afrique du Sud.

Applications

• Coupe à la traîne – lorsque la torche est glissée directement sur la pièce à couper.
• Coupe de caractéristique fine – découpe fine produisant une saignée étroite, peu de scories et une petite zone affectée par la chaleur.

Applications non prises en charge (exemples indiqués)

• Coupe affleurante – utile pour couper près du matériau de base à 45° (préférer d’autres systèmes pour cette application).
• Coupe dans endroits difficilement accessibles – des systèmes à portée étendue peuvent être plus adaptés.
• Coupe mécanique (sur table) – pour automatisation portative, d’autres systèmes plus puissants peuvent être recommandés.

Avantages

• Facilité d’utilisation : le système comprend les éléments nécessaires pour une coupe rapide et facile ; petite taille et faible poids facilitant le transport ; se branche sur 120 V ou 240 V grâce à la technologie Auto-Voltage™ et aux adaptateurs de fiche inclus.
• Performances élevées : vitesses de coupe élevées et excellente qualité de coupe pour réduire les opérations secondaires ; conçu pour résister à une utilisation intensive dans des environnements exigeants.
• Conception « deux-en-un » : permet la coupe puissante de métal épais et, avec les consommables FineCut, des coupes de haute qualité sur métaux fins (arête propre, saignée étroite).

Données de fonctionnement – Capacités de coupe (extraits)
Capacité / Épaisseur / Vitesse de coupe :
Débit/pression d’entrée du gaz : 13 mm (1/2 po) → 400 mm/min (16 po/min); 16 mm (5/8 po) → 250 mm/min (10 po/min).
Coupe grossière : 20 mm (3/4 po) → 125 mm/min (5 po/min).

Coupe sur 120 V (avec buse et déflecteur FineCut)
- 6 mm (1/4 po) à 482 mm/min (19 po/min).
- 10 mm (3/8 po) à 203 mm/min (8 po/min).
- 13 mm (1/2 po) à 76 mm/min (3 po/min).

Ressources (documents)
Brochure produit disponible en format PDF via le site du fabricant (référence de brochure indiquée sur la page produit).

Caractéristiques / spécifications techniques

• Tension d’entrée : 120 – 240 V, monophasé, 50/60 Hz.
• Courant d’entrée à 4,1 kW : 120–240 V, monophasé, 24–20.5 A.
• Courant de sortie : 15–33 A.
• Tension de sortie nominale : 125 V c.c.
• Facteur de marche à 40 °C : 35 % à 240 V; 20 % à 120 V.
• Tension à vide : 256 V c.c.
• Dimensions avec poignées : 356 mm (P) x 168 mm (l) x 305 mm (H).
• Poids (avec torche de 4,5 m) : CSA : 9,7 kg (21,4 lb); CE : 9,5 kg (21 lb).
• Alimentation en gaz : azote ou air pur, sec et exempt d’huile.
• Recommandation débit/pression gaz : 113,3 l/min (4 pi³/min) à 80 psi (5,5 bar).
• Longueur du câble d’alimentation : 3 m.
• Type de source de courant : onduleur – IGBT (Transistor bipolaire à grille isolée).
• Exigence entraînement moteur : 5,5 kW pour une sortie maximale de 33 A.
• Certifications : Certification CSA (utilisation en Amérique et en Asie, sauf Chine) ; Certification CE (Europe et autres pays où acceptée).
• Garantie : source de courant : 6 ans ; torche : 1 an.
• Capacités de coupe détaillées : voir section « Données de fonctionnement » (épaisseurs et vitesses selon mode et alimentation).
