Torche de découpe plasma Duramax® Lock

robotiséepour machinesmanuelle

Présentation
Les torches Duramax® Lock offrent l’endurance et la fiabilité des torches Duramax d’origine. Elles prennent en charge les coupes manuelles et mécanisées sur une vaste gamme d’épaisseurs de métaux et proposent des capacités de gougeage et de marquage améliorées. Des options de consommables spécialisés permettent des applications telles que le gougeage, la coupe dans des endroits difficilement accessibles, le coupage affleurant et les découpes fines.

Caractéristiques

• Verrou de détente pour prévenir l’allumage accidentel.
• Interrupteur de désactivation de la torche pour un changement plus rapide et plus facile des consommables.

Applications

• Coupe à la traîne (torche glissée directement sur la pièce).
• Coupe affleurante (coupage près du matériau de base).
• Coupe dans des endroits difficilement accessibles (extended reach).
• Coupe de caractéristique fine.
• Coupe mécanique (table CNC et automatisation portative).
• Gougeage dans endroits difficilement accessibles (extended reach gouging).
• Gougeage de précision (élimination de points et cordons de soudure à courants faibles <25 A).
• Gougeage pour un contrôle maximal (profil et nettoyage léger du métal).
• Gougeage pour un retrait maximal (profil profond et retrait important de matériau).
• Marquage (traçage, identification des pièces, emplacement des trous et des soudures).

Avantages

• Amorçage de l’arc plus fiable grâce à l’électrode SpringStart™ (élimination des pièces mobiles dans la torche).

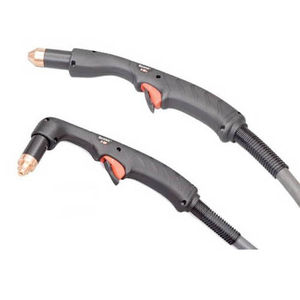

• Versions manuelles à 75° et 15° : la torche 75° est ergonomique pour la plupart des coupes ; la torche 15° dirige la chaleur loin de l’opérateur pour le gougeage intensif et les accès au-dessus de la tête ou dans des zones restreintes.
• Torches machines pleine longueur compatibles avec une large gamme de tables CNC, pistes de coupe et coupe-tuyaux.

Consommables et cartouches
La plateforme de consommables en cartouche Hypertherm permet d’optimiser les performances par procédé et intensité de courant et simplifie le nombre de pièces nécessaires. Il est possible de convertir les torches Duramax Lock à la plateforme de cartouches via un adaptateur spécifique.

Adaptateur pour cartouche (compatibilité)
Système | Type de torche | Numéro de référence de l’adaptateur
Powermax45® XP | Torche Duramax® Lock manuelle, machine et robotisée | 428951
Powermax65® | Torche Duramax manuelle, machine et robotisée | 428951
Powermax85® | Torche Duramax manuelle, machine et robotisée | 428951
Powermax105® | Torche Duramax manuelle, machine et robotisée | 428951

Cartouches Hypertherm — exemples de correspondance procédé → cartouche
Procédé 105 A → Cartouche 428937
Procédé 85 A → Cartouche 428935
Procédé 65 A → Cartouche 428931
Procédé 45 A → Cartouche 428927 (mécanisée) ; 428936 (drag cutting mechanized listing selon configuration)
FineCut drag cutting / hand FineCut → Cartouche 428928

Remplace cet assemblage — exemples de numéros de consommables standards
Protecteur : 220992 / 220993 / 220798 (selon variante)
Buse de protection : 220854 (ou 220953 pour version ohmique)
Buse : 220990 / 220991
Électrode : 220842 (ou 220777 pour CopperPlus®)
Diffuseur : 220994
Autres références indiquées sur la page produit pour divers assemblages : 220818, 220816, 220819, 220857, 220941, 220931, 220930, 220947, 220817, 220955, 420480, 220797, 220941, 420580 (bagues de contact ohmique listées dans les kits).

Documents disponibles (titres repérés)
Adaptateur pour cartouche pour les torches des séries Duramax et Duramax Lock pour Powermax — Révision 2 (documentations/manuel/brochure, date mise à jour 21/04/2023).

Caractéristiques / spécifications techniques

• Marque : Hypertherm
• Dénomination commerciale : Duramax® Lock
• Applications : coupe à la traîne, coupe affleurante, extended reach, fine feature, mechanized cutting, precision gouging, max-control gouging, max-removal gouging, marking
• Options torches manuelles : angles 75° et 15°
• Technologie d’électrode : SpringStart™ pour amorçage plus fiable
• Compatibilité adaptateur cartouche : systèmes Powermax45 XP, Powermax65, Powermax85, Powermax105 (réf adaptateur 428951)
• Exemples de cartouches référencées : 428937 (105 A), 428935 (85 A), 428931 (65 A), 428927 / 428936 (45 A mécanisé/drag), 428928 (FineCut hand)
• Exemples de pièces de remplacement standard : protecteurs 220992/220993/220798, buses 220990/220991, électrodes 220842/220777, diffuseur 220994, et autres codes listés sur la fiche produit
• Type d’utilisation : manuel, mechanisé, robotisé
