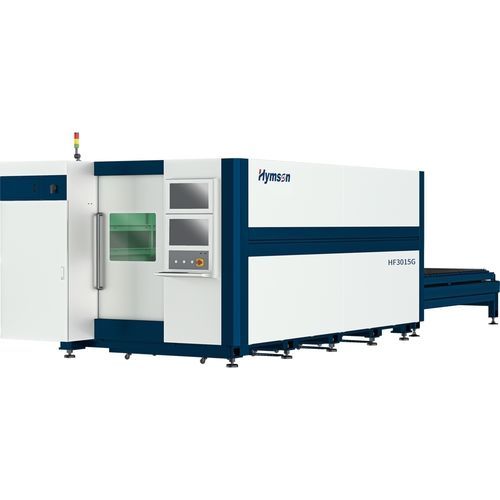

Machine de découpe laser à fibre HF-G series

pour aluminiumpour acier inoxydablepour acier au carbone

Présentation
La machine de découpe laser à fibre haute vitesse de la série HF-G est une solution à double plate-forme et carter intégral, conçue pour la découpe à grande vitesse et haute précision des plaques fines et moyennes (acier au carbone, acier inoxydable, aluminium).

Principales caractéristiques

• Conception modulaire permettant un bon appariement des composants et une maintenance facilitée.
• Configuration entièrement fermée à double plate-forme pour une production continue et sécurisée.
• Découpe à grande vitesse et grande précision adaptée aux pièces petites, complexes et en série.
• Interface de contrôle dédiée pour des opérations répétables et stables.

Technologies et composants clés

• Filtrage passe-bas 7 Hz + accélération 1,5 G : améliore la dynamique et le traitement intelligent des angles.
• Tour à machine breveté Hymson : lit de machine repensé et composants optimisés pour stabilité à long terme et haute dynamique.
• Compensation thermique dynamique : compensation intelligente pour préserver la précision sur la durée.
• Algorithmes personnalisés : optimisation des performances du servo et de la précision de trajectoire.
• Composants sur mesure : servomoteurs et réducteurs haute performance pour une meilleure réponse de transmission.
• Optimisation optomécanique : coordination du système laser, du matériel mécanique et des algorithmes pour améliorer les performances globales.

Avantages

• Gain de vitesse : vitesses de coupe accrues de 50 % à 100 % selon la géométrie et l'épaisseur des pièces.
• Gain d'efficacité : productivité et cadence de traitement pouvant être multipliées par 1–2×.
• Stabilité à long terme : conception structurelle et automatisation garantissant des performances dynamiques durables.

Structure et construction de la machine

• Agencement modulaire : composants à fonctions indépendantes intégrés pour une adéquation fiable de l'ensemble machine.
• Corps de machine en tôle soudée haute résistance, traitement thermique pour suppression des contraintes internes et maintien de la précision.
• Système de ventilation zoné : extraction segmentée et commande suivie pour réduire la consommation énergétique et améliorer l'extraction des poussières.
• Protection ultra-haute température : matériaux réfractaires personnalisés et protection thermique à 360° pour applications haute puissance.
• Poutre transversale haute résistance : poutre en aluminium étiré brevetée pour faible masse et bonnes performances dynamiques.
• Servomoteurs et variateurs de marque avec encodeurs haute résolution pour une dynamique élevée et une efficacité énergétique.
• Entraînement par engrenages de précision : pignons et crémaillères usinés et rectifiés, double entraînement de portique pour une accélération supérieure.

Système de contrôle FSCUT

• Hymson Super Brain — plateforme EtherCAT sous Windows 10 avec CPU industriel pour exploitation fiable et autodiagnostic.
• Modules FSCUT : gestion et statistiques de production, traitement technologique de découpe laser, contrôle de traitement, assistance intelligente, essais et débogage rapides, diagnostic et maintenance modulaires, assistance locale et distante ; temps de réponse ≤ 100 μs.
• Support d'intégration avec lignes automatiques d'alimentation/évacuation et lignes de production flexibles (FMS) pour automatisation.

Indices de performance (tableau)
Modèle équipement | HF3015G | HF4020G
Plage de coupe efficace | 3100 mm x 1550 mm | 4000 mm x 2000 mm
Précision positionnement X/Y | ±0,03 mm/m | ±0,03 mm/m
Filtrage passe-bas | 7 Hz | 7 Hz
Accélération max X/Y | 1,5 g | 1,5 g
Vitesse max positionnement Z | 40 m/min | 40 m/min
Empreinte (surface au sol) | 8700 mm x 2800 mm | 10800 mm x 3500 mm

Caractéristiques / spécifications techniques

• Série / Modèle : HF-G Series (ex. HF3015G, HF4020G)
• Plage de coupe efficace : HF3015G = 3100 mm × 1550 mm ; HF4020G = 4000 mm × 2000 mm
• Précision positionnement X/Y : ±0,03 mm/m
• Filtrage passe-bas : 7 Hz
• Accélération max X/Y : 1,5 g
• Vitesse de positionnement max Z : 40 m/min
• Surface au sol : HF3015G = 8700 mm × 2800 mm ; HF4020G = 10800 mm × 3500 mm
• Conception : modulaire, double plate-forme entièrement fermée
• Refroidissement / protection : protection ultra-haute température et ventilation zonée
• Système de contrôle : FSCUT (EtherCAT, architecture Windows 10, CPU industriel, temps de réponse ≤ 100 μs)
• Motorisation & mouvement : servomoteurs de marque, encodeurs haute résolution, entraînement par engrenages de précision, portique à double entraînement
• Matériaux typiques : acier au carbone, acier inoxydable, aluminium et autres plaques fines à moyennes
