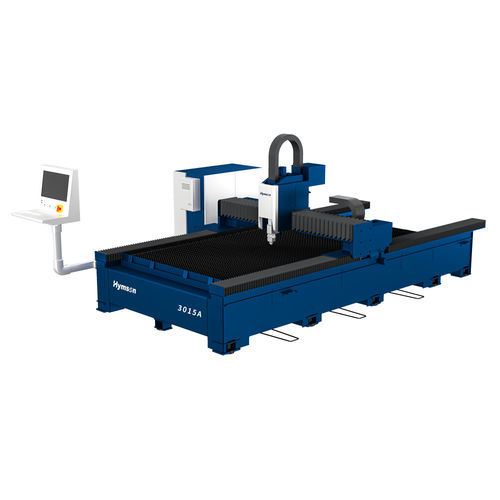

Machine de découpe laser à fibre HF·A series

pour aluminiumpour acier inoxydablepour acier au carbone

Présentation
La série HF·A est une machine de découpe laser à fibre à table unique de Hymson, conçue pour un déploiement flexible et le traitement efficace de tôle. La machine dispose d'une table opérateur mobile pour faciliter le chargement/déchargement et une implantation au sol compacte.

Principales fonctions

• Découpe à grande vitesse et haute précision des plaques d'acier au carbone moyennes et fines, d'acier inoxydable et d'aluminium.
• Mouvement précis et perforation rapide adaptés aux pièces complexes.
• Châssis soudé haute résistance et ventilation intelligente pour une stabilité et une sécurité de production sur le long terme.

Structure de la machine
Conception modulaire

• Modules fonctionnels indépendants intégrés de manière scientifique pour garantir une compatibilité qualitative et faciliter la maintenance.
• La modularité permet une configuration rapide pour répondre aux besoins de production.

Corps de machine à haute résistance

• Structure en tôle haute résistance soudée avec traitement thermique de détente pour réduire les contraintes internes et préserver la stabilité géométrique.
• Conception structurelle optimisée pour la rigidité et la stabilité dimensionnelle à long terme.

Poutre transversale haute résistance

• Poutre en aluminium étiré brevetée Hymson : masse réduite, forte résistance à la traction et meilleure réponse dynamique.
• Qualifiée par simulation et essais de tenue pour garantir rigidité et performance dans la durée.

Servomoteur et entraînements

• Servomoteurs et variateurs de marque avec encodeurs haute résolution assurant dynamisme et précision de positionnement.
• Systèmes d'entraînement compacts et à faible consommation adaptés aux cycles industriels.

Entraînement par engrenage de précision

• Pignons et crémaillères ALPHA usinés et rectifiés pour un accouplement serré, rotation fluide et faible bruit.
• Option portique à double entraînement pour accélérations plus élevées et déplacements plus rapides ; structure compacte réduisant le couple moteur et les vibrations.

Système de contrôle CNC

• Plateforme de contrôle basée sur Windows 10 avec processeur industriel : sécurité, fiabilité et autodiagnostic.
• Logiciel FSCUT pour découpe laser plane : traitement graphique, paramétrage, édition de processus, imbrication, planification de trajectoire, simulation et contrôle.
• Compatible avec lignes automatiques de chargement/déchargement et lignes FMS pour intégration en production automatisée.

Indices de performance
Modèles : HF3015A | HF4020A | HF6020A | HF6025A | HF8025A
Plage de coupe efficace : 3000×1500 mm | 4000×2000 mm | 6000×2000 mm | 6000×2500 mm | 8000×2500 mm
Précision positionnement X/Y : ±0,03 mm/m (tous modèles)
Précision repositionnement X/Y : ±0,02 mm (tous modèles)
Vitesse max liaison X/Y : 110 m/min | 110 m/min | 110 m/min | 100 m/min | 100 m/min
Accélération max X/Y : 1,2 g | 1,0 g | 1,0 g | 1,0 g | 1,0 g
Surface au sol exemples : 5000×2500 mm | 6300×3000 mm | 8300×3000 mm | 8700×3900 mm | 10800×3900 mm

Autres avantages

• Système intelligent d'évacuation des poussières ciblé sur la zone de coupe pour améliorer la ventilation.
• Système de contrôle intelligent du gaz permettant une économie jusqu'à 50 % selon application.
• Mise au point automatique rapide et précise pour une qualité de coupe constante.
• Système de lubrification automatique pour engrenages et crémaillères réduisant l'entretien.
• Installation, formation et support assurés par des ingénieurs Hymson formés en usine.

Caractéristiques / spécifications techniques

• Dénomination modèle : HF·A Series
• Fabricant / Marque : Hymson
• Plages de coupe disponibles : 3000×1500 mm, 4000×2000 mm, 6000×2000 mm, 6000×2500 mm, 8000×2500 mm
• Précision positionnement axes X/Y : ±0,03 mm/m
• Précision repositionnement axes X/Y : ±0,02 mm
• Vitesse max liaison X/Y : jusqu'à 110 m/min (selon modèle)
• Accélération max X/Y : jusqu'à 1,2 g (selon modèle)
• Structure : châssis en tôle soudée haute résistance avec traitement thermique
• Mouvement : servomoteurs de marque, entraînement par pignon/crémaillère ALPHA ; portique double entraînement disponible
• Contrôle : plateforme CNC Windows‑10 avec logiciel FSCUT (imbrication, planification, simulation, contrôle)
• Systèmes auxiliaires : évacuation poussières intelligente, contrôle gaz intelligent, autofocus, lubrification automatique
