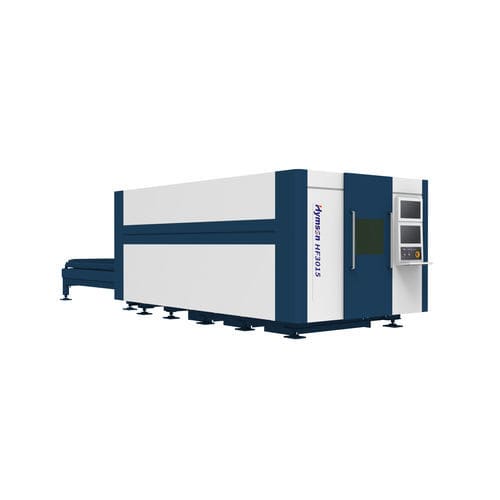

Machine de découpe laser 2D HF3015B

laser à fibrepour aluminiumpour acier inoxydable

Présentation
La série HF·B de machines de découpe laser à fibre Hymson est conçue pour la découpe industrielle de tôles, y compris le traitement continu et stable de plaques ultra‑épaisses. La série associe structure modulaire, ventilation zonée et protection haute température pour accueillir des sources laser haute puissance et des lignes de production automatisées.

Principaux avantages

• Architecture modulaire pour un appariement fiable des composants et un déploiement rapide.
• Compensation thermique dynamique Hymson garantissant la précision de coupe sur longue durée.
• Châssis en tôle soudée avec structure tenon‑mortaise pour limiter les déformations.
• Équilibrage par support multipoint pour assurer l’équilibre des contraintes et éviter l’affaissement.
• Ventilation zonée intelligente pour une extraction ciblée des poussières et une consommation d’énergie réduite.
• Options d’automatisation : stockage automatique, chargement/déchargement entièrement automatiques pour intégration en ligne.

Structure de la machine

• Conception modulaire : modules fonctionnels indépendants intégrés pour une meilleure adéquation globale et une maintenance simplifiée.
• Corps de machine : construction en tôle soudée haute résistance traitée thermiquement pour une précision stable à long terme.
• Système de ventilation zoné : aspiration segmentée n’activant que la zone de coupe pour raccourcir le trajet d’extraction et améliorer l’efficacité.
• Protection haute température : matériaux réfractaires sur mesure et protection 360° autour du tour pour l’usinage haute puissance.
• Poutre transversale haute résistance : poutre en aluminium étiré brevetée, masse réduite, haute résistance à la traction et meilleure réponse dynamique.
• Transmission : servomoteurs de marque avec encodeurs haute résolution ; pignons et crémaillères usinés de précision ; portique à double entraînement pour une accélération supérieure.

Système de contrôle FSCUT
FSCUT (Hymson Super Brain – EtherCAT) fonctionne sur une architecture Windows 10 avec CPU industriel. Il intègre gestion de production, contrôle de procédé laser, assistance intelligente, mise au point/débogage rapides, diagnostics modulaires et assistance locale/distante. Temps de réponse ≤ 100 μs. Compatible avec lignes automatiques de chargement/déchargement et lignes FMS flexibles pour automatisation.

Indices de performance

• Modèle : HF3015B
• Plage de coupe efficace : 3000×1500 mm
• Précision positionnement X/Y : ±0,03 mm/m
• Vitesse max X/Y : 140 m/min
• Accélération max X/Y : 1,2 g
• Vitesse max Z : 30 m/min
• Empreinte au sol (approx.) : 8330×5700 mm

Applications & avantages

• Adaptée aux applications tôlerie : machines industrielles, agricoles, électrique, automobile, aéronautique.
• Contrôle intelligent du gaz pour réduire la consommation (jusqu’à ~50 % indiqué).
• Mise au point automatique pour un réglage précis et rapide.
• Lubrification entièrement automatique pour engrenage/crémaillère réduisant la maintenance.
• Installation, formation et support technique disponibles.

Caractéristiques techniques

• Série : HF·B
• Modèle exemple : HF3015B
• Zone de coupe : 3000×1500 mm
• Précision X/Y : ±0,03 mm/m
• Vitesse max X/Y : 140 m/min
• Accélération max X/Y : 1,2 g
• Vitesse Z : 30 m/min
• Contrôle : FSCUT (EtherCAT, CPU industriel, réponse ≤ 100 μs)
• Options : automatisation, extraction zonée, protection thermique 360°
