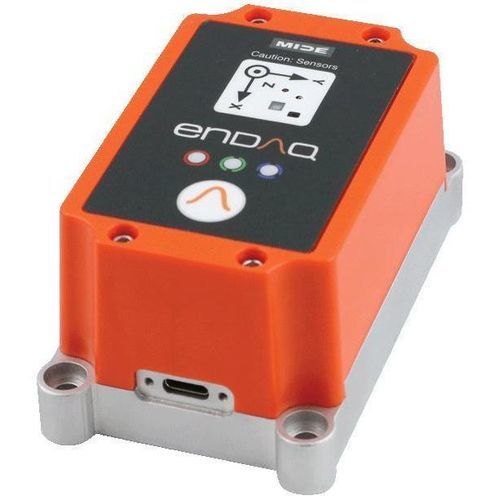

Data logger de vibration W8-D40

de chocd'humiditéd'intensité lumineuse

Présentation
Le W8-D40 (enDAQ) est un enregistreur de vibrations sans fil et un système de mesure autonome offrant l'acquisition de données multi-capteurs, le stockage embarqué et une batterie rechargeable pour des campagnes prolongées sur le terrain. Il permet le transfert configuré des données vers le cloud enDAQ via Wi‑Fi et peut fonctionner avec la connectivité sans fil désactivée si nécessaire.

Points clés

• Boîtier en aluminium 7075
• Accéléromètre capacitif numérique, plage ±40 g
• Batterie : 4000 mAh (rechargeable)
• Stockage : 16 Go embarqués

Domaines d'application

• Mesure et enregistrement de vibrations
• Essais de choc et d'impact
• Surveillance du transport et de l'expédition
• Surveillance sans fil (Wi‑Fi) et transfert de données sur site
• Essais environnementaux et contrôles en contexte industriel

Fonctionnalités produit

• Autonome : capteurs, stockage et batterie intégrés dans un format portable ; configuration par USB
• Adaptable : plages d'accéléromètre multiples et capteurs embarqués supplémentaires dans une seule unité ; conditions de réveil et taux d'échantillonnage configurables par l'utilisateur
• Traçable : étalonnage effectué par référence traçable NIST ; conçu pour l'intégrité des données en environnements exigeants

Spécifications de l'accéléromètre
Type d'accéléromètre : capacitif numérique
Plage : ±40 g
Taux d'échantillonnage maximal : 4 000 Hz
Bande passante : 0–300 Hz
Bruit : < 0,01 gRMS
Résolution : 0,00008 g

Spécifications des capteurs additionnels
Microphone — Plage de mesure : 105 dB — Taux d'échantillonnage : 0 (off) à 20 000 Hz
GPS position — Résolution : 2,5 m — Taux d'échantillonnage : 0 (off) à 1 Hz
GPS temps — Résolution : 60 ns — Taux d'échantillonnage : 0 (off) à 1 Hz
Gyroscope — Plage : 2000 °/s — Résolution : 0,06 °/s — Taux d'échantillonnage : 0 (off) à 3 200 Hz
Magnétomètre — Plage : ±1300 µT — Résolution : 0,3 µT — Taux d'échantillonnage : 0 (off) à 10 Hz
Température — Plage : -40 à 85 °C — Résolution : 0,01 °C — Taux d'échantillonnage : 0 (off) à 10 Hz
Pression — Plage : 1 à 200 kPa — Résolution : 1,6 Pa — Taux d'échantillonnage : 0 (off) à 10 Hz
Humidité — Plage : 0 à 100 %HR — Résolution : 0,04 %HR — Taux d'échantillonnage : 0 (off) à 10 Hz
Lumière — Plage : 0 à >20 µV — Résolution : <100 mlx — Taux d'échantillonnage : 0 (off) à 4 Hz

Spécifications environnementales
Température de fonctionnement : -40 °C à 80 °C (-40 °F à 176 °F)
Température de recharge : -30 °C à 85 °C (-22 °F à 185 °F)
Température de stockage recommandée : 15 °C à 30 °C (autorisé : -40 °C à 85 °C)
Humidité : 0 à 95 %HR (sans condensation)
Pression (absolue) : 20 kPa à 110 kPa (2,9 psi à 16,0 psi)
Limite de choc : 500 g à 0–40 °C ; 100 g à -40 à 80 °C
Compatibilité EMI : pas de susceptibilité aux champs électriques 2 MHz–18 GHz @ 200 V/m (voir rapport EMI) ; pas de susceptibilité aux champs magnétiques 30 Hz–100 kHz (voir rapport EMI)

Autonomie batterie & capacité de stockage (exemples)
Taux d'échantillonnage / Capacité de stockage / Enregistrement continu / Déclencheur acc. principal / 2e déclencheur acc. / Déclencheur périodique/temps
50 Hz — 64 jours — 11 jours — 35 jours — — 2,8 ans
200 Hz — 40 jours — 11 jours — 35 jours — — 2,8 ans
800 Hz — 15 jours — 10 jours — 35 jours — — 2,6 ans
4 000 Hz — 4 jours — 8 jours — 35 jours — — 2,3 ans
Remarque : l'autonomie dépend fortement de la configuration (taux capteurs, déclencheurs), de l'âge de la batterie et de la température.

Mécanique & dimensions
Masse : 250 g
Matériau du boîtier : base en aluminium, dessus en polycarbonate
Montage — Vis : boulons 10‑32 (23 ft‑lb)
Montage — Ruban (double face) : 3M 950 Tape
Longueur : 99,8 mm (3,93")
Largeur : 58,6 mm (2,31")
Épaisseur : 45,6 mm (1,80")
Indice de protection : IP50 (protégé contre la poussière)

Caractéristiques techniques

• Modèle : W8-D40
• Marque : enDAQ
• Accéléromètre : capacitif numérique, ±40 g, jusqu'à 4 000 Hz d'échantillonnage
• Batterie : 4 000 mAh (rechargeable)
• Stockage : 16 Go embarqués
• Capteurs embarqués : microphone, GPS, gyroscope, magnétomètre, température, pression, humidité, lumière
• Température de fonctionnement : -40 °C à 80 °C
• Tolérance aux chocs : jusqu'à 500 g (0–40 °C)
• Masse : 250 g
• Dimensions : 99,8 × 58,6 × 45,6 mm
• Indice de protection : IP50
