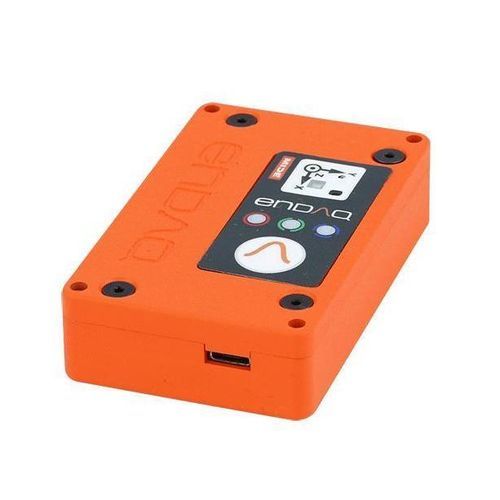

Data logger de vibration S5-E25D40

de chocd'humiditéd'intensité lumineuse

Présentation
Le S5-E25D40 est un enregistreur de vibrations compact intégrant un accéléromètre piézoélectrique haute performance, un accéléromètre capacitif numérique secondaire et plusieurs capteurs environnementaux intégrés. Le boîtier en aluminium 7075 améliore la durabilité et la réponse en fréquence. Cette configuration inclut une batterie de plus grande capacité pour des durées d'enregistrement étendues.

Description courte

• Matériau du boîtier : Aluminium 7075
• Accéléromètre piézoélectrique : ±25 g
• Accéléromètre capacitif numérique : ±40 g
• Batterie : 850 mAh
• Stockage : 8 Go

Caractéristiques produit
Pratique :

• Système de mesure autonome avec capteurs, stockage local et batterie rechargeable
• Format portable pour essais sur le terrain
• Configuration rapide via interface USB

Adaptable :

• Accéléromètres multiples pour une plage dynamique étendue
• Plusieurs capteurs environnementaux intégrés dans un seul appareil
• Conditions de réveil et taux d'échantillonnage programmables par l'utilisateur

Fiable :

• Conçu pour des environnements exigeants
• Étalonné avec accéléromètre traçable NIST (certificat d'étalonnage disponible)
• Capacité de stockage adaptée à des milliards de points de données

Spécifications des accéléromètres
Piézoélectrique | Plage : ±25 g | Taux d'échantillonnage : 20 000 Hz | Bande passante : 5 à 2 000 Hz | Bruit : < 0,01 gRMS | Résolution : < 0,00125 g
Capacitif numérique | Plage : ±40 g | Taux d'échantillonnage : 4 000 Hz | Bande passante : 0 à 300 Hz | Bruit : < 0,01 gRMS | Résolution : 0,00008 g

Spécifications des capteurs supplémentaires
Microphone | Plage de mesure : 105 dB | Résolution : (non spécifiée) | Taux d'échantillonnage : 0 (off) à 20 000 Hz
Position GPS | Plage de mesure : (non spécifiée) | Résolution : 2,5 m | Taux d'échantillonnage : 0 (off) à 1 Hz
Temps GPS | Résolution : 60 ns | Taux d'échantillonnage : 0 (off) à 1 Hz
Gyroscope | Plage : 2000°/s | Résolution : 0,06 °/s | Taux d'échantillonnage : 0 (off) à 3 200 Hz
Magnétomètre | Plage : ±1300 µT | Résolution : 0,3 µT | Taux d'échantillonnage : 0 (off) à 10 Hz
Température | Plage : -40 à 85 °C | Résolution : 0,01 °C | Taux d'échantillonnage : 0 (off) à 10 Hz
Pression | Plage : 1 à 200 kPa | Résolution : 1,6 Pa | Taux d'échantillonnage : 0 (off) à 10 Hz
Humidité | Plage : 0 à 100 %HR | Résolution : 0,04 %HR | Taux d'échantillonnage : 0 (off) à 10 Hz
Lumière | Plage : 0 à >20 uV | Résolution : <100 mlx | Taux d'échantillonnage : 0 (off) à 4 Hz

Spécifications environnementales
Température de fonctionnement : -20 °C à 60 °C (-4 °F à 140 °F) | Température de recharge : 10 °C à 45 °C (50 °F à 113 °F)
Température de stockage recommandée : -20 °C à 25 °C (-4 °F à 77 °F)
Humidité : 0 à 95 %HR (sans condensation)
Pression (absolue) : 20 kPa à 110 kPa
Limite de choc : > 3 000 g
Sensibilité aux champs électriques : 2 MHz à 18 GHz @ 200 V/m
Sensibilité aux champs magnétiques : 30 Hz à 100 kHz

Autonomie batterie & performances de stockage (exemples)
Taux d'échantillonnage 100 Hz | Capacité / Enregistrement continu : 22 jours | Déclenchement acc. principal : 44 heures | Déclenchement 2e acc. : 44 heures | Déclenchement périodique/temps : 7 jours | (Alternatif) 177 jours
Taux d'échantillonnage 1 000 Hz | Capacité : 9 jours | Déclenchement acc. principal : 41 heures | Déclenchement 2e acc. : 44 heures | Déclenchement périodique/temps : 7 jours | (Alternatif) 167 jours
Taux d'échantillonnage 5 000 Hz | Capacité : 3 jours | Déclenchement acc. principal : 30 heures | Déclenchement 2e acc. : 44 heures | Déclenchement périodique/temps : 7 jours | (Alternatif) 129 jours
Taux d'échantillonnage 20 000 Hz | Capacité : 17 heures | Déclenchement acc. principal : 17 heures | Déclenchement 2e acc. : 44 heures | Déclenchement périodique/temps : 7 jours | (Alternatif) 68 jours

Dimensions & spécifications mécaniques
Masse : 100 grammes
Matériau du boîtier : Aluminium 7075
Fixation - Vis : Boulons 4-40 (100 in-oz)
Fixation - Ruban (double-face) : 3M 950 Tape
Longueur : 76,2 mm (3,00") | Largeur : 47,0 mm (1,85") | Épaisseur : 18,3 mm (0,72")
Indice de protection : IP50 (Protégé contre la poussière)

Logiciels gratuits
enDAQ LAB :

• Application autonome (pas de pilotes ni d'installation requis)
• Configure les capteurs enDAQ
• Fonctions de reporting de base
• Affiche plusieurs canaux simultanément
• Aperçu rapide des données
• Export et conversion en lot de données

enDAQ CLOUD :

• Uploader les données brutes vers le Cloud pour rapports standard et personnalisés
• Rapports standards préconfigurés
• Métriques d'analyse avancées
• Accès API et options de stockage
• Alertes personnalisées illimitées

Applications

• Mesure et enregistrement de vibrations
• Essais de choc et d'impact
• Surveillance lors du transport et de l'expédition
• Surveillance sans fil via Wi‑Fi
• Essais environnementaux

Remarques
Les accéléromètres piézoélectriques sont coupés en courant alternatif (AC) et peuvent saturer sur des impulsions très courtes (largeur d'impulsion < 1 ms). Pour ces applications, envisager des séries optimisées pour des impulsions de courte durée.

Spécifications techniques

• Model / SKU: S5-E25D40
• Brand: enDAQ
• Accéléromètres principaux : Piézoélectrique ±25 g ; Capacitif numérique ±40 g
• Taux d'échantillonnage max : Piézoélectrique 20 000 Hz ; Capacitif 4 000 Hz
• Batterie : 850 mAh
• Stockage : 8 Go
• Masse : 100 g
• Dimensions : 76,2 × 47,0 × 18,3 mm
• Indice de protection : IP50
• Plage de fonctionnement : -20 °C à 60 °C
