Data logger de vibration S4-E25D40

de chocd'humiditéd'intensité lumineuse

Aperçu

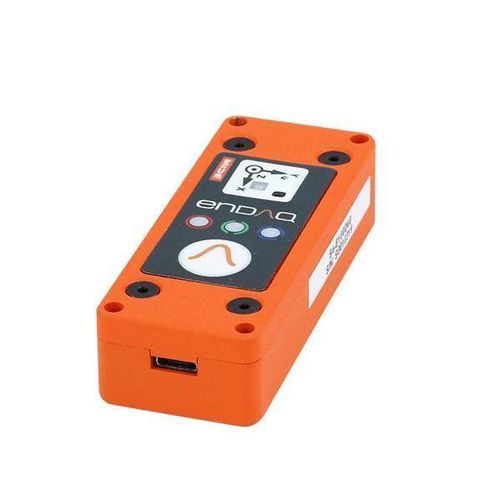

Le S4-E25D40 est un enregistreur de vibrations compact combinant un accéléromètre piézoélectrique haute performance, un accéléromètre capacitif numérique et plusieurs capteurs environnementaux dans un boîtier en aluminium. Conçu pour les essais de vibration et de choc industriels, il enregistre des signaux temporels et des paramètres environnementaux pour l'analyse et la génération de rapports.

Spécifications clés (résumé)

• Matériau du boîtier : Aluminium 7075
• Accéléromètre piézoélectrique : ±25 g, jusqu'à 20 000 Hz d'échantillonnage
• Accéléromètre capacitif numérique : ±40 g, jusqu'à 4 000 Hz d'échantillonnage
• Batterie : 250 mAh (rechargeable)
• Stockage : 8 Go (données brutes)

Domaines d'application

• Mesure et enregistrement de vibrations
• Essais de choc et d'impact
• Surveillance lors du transport et de l'expédition
• Surveillance sans fil via Wi‑Fi
• Essais environnementaux et qualifications

Caractéristiques produit
Pratique

• Système de mesure autonome avec capteurs, stockage embarqué et batterie rechargeable
• Format portable pour mesures sur site
• Configuration rapide via interface USB

Adaptable

• Accéléromètres multiples pour une large plage dynamique
• Capteurs intégrés supplémentaires (gyro, magnétomètre, température, pression, humidité, lumière)
• Conditions de réveil et cadences d'échantillonnage configurables par l'utilisateur

Fiable

• Boîtier en aluminium robuste pour environnements industriels
• Étalonnage réalisé avec accéléromètre traçable NIST ; certificat d'étalonnage disponible
• Capacité de stockage adaptée pour des milliards de points de données

Spécifications des accéléromètres
Type d'accéléromètre | Plage | Fréquence d'échantillonnage | Bande passante | Bruit | Résolution
Piézoélectrique | ±25 g | 20 000 Hz | 5–2 000 Hz | <0,01 gRMS | <0,00125 g
Capacitif numérique | ±40 g | 4 000 Hz | 0–300 Hz | <0,01 gRMS | 0,00008 g

Spécifications des capteurs additionnels
Capteur | Plage de mesure | Résolution | Fréquence d'échantillonnage
Gyroscope | 2000°/s | 0,06 °/s | 0 (off) à 3 200 Hz
Magnétomètre | ±1300 µT | 0,3 µT | 0 (off) à 10 Hz
Température | -40 à 85 °C | 0,01 °C | 0 (off) à 10 Hz
Pression | 1 à 200 kPa | 1,6 Pa | 0 (off) à 10 Hz
Humidité | 0 à 100 %HR | 0,04 %HR | 0 (off) à 10 Hz
Lumière | 0 à >20 µV | <100 mlx | 0 (off) à 4 Hz

Spécifications environnementales
Paramètre | Plage | Remarques
Température de fonctionnement | -10 °C à 55 °C (recharge 0 °C à 45 °C) | -
Température de stockage recommandée | 0 °C à 25 °C (jusqu'à 1 an) | Stockage court terme : -10 °C à 45 °C (1 mois) ; -10 °C à 40 °C (3 mois)
Humidité | 0 à 95 %HR (sans condensation) | -
Pression | 20 kPa à 110 kPa (absolue) | -
Limite de choc | >3 000 g | Voir rapport de choc pour détails
Sensibilité aux champs électriques | 2 MHz à 18 GHz @ 200 V/m | Voir rapport EMI
Sensibilité aux champs magnétiques | 30 Hz à 100 kHz | Voir rapport EMI

Batterie et stockage (exemples de performances)
Taux d'échantillonnage | Capacité de stockage / Enregistrement continu / Déclenchement accéléromètre principal / Déclenchement 2e accéléromètre / Déclenchement périodique/horodaté
100 Hz | 22 jours / 13 heures / 13 heures / 52 heures / 52 jours
1 000 Hz | 9 jours / 12 heures / 13 heures / 52 heures / 49 jours
5 000 Hz | 63 heures / 9 heures / 13 heures / 52 heures / 38 jours
20 000 Hz | 17 heures / 5 heures / 13 heures / 49 heures / 20 jours

Mécanique et dimensions
Masse | 65 g
Matériau du boîtier | Aluminium 7075
Fixation - vis | Vis 4-40 (100 in-oz)
Fixation - ruban | Ruban 3M 950
Longueur | 76,2 mm (3,00")
Largeur | 29,8 mm (1,18")
Épaisseur | 18,3 mm (0,72")
Indice de protection | IP50 (protégé contre la poussière)

Logiciel et cloud

• Application enDAQ LAB (gratuite) pour configurer les capteurs, visualiser et exporter les données
• enDAQ CLOUD : téléversement des données brutes, génération de rapports standard et personnalisés, accès API et options de stockage
• Bibliothèques Python open-source pour analyses avancées

Accessoire
Kit de montage disponible en accessoire (vendu séparément).

Inclus
Coque Pelican enDAQ incluse avec chaque enregistreur (exclusions possibles).

Caractéristiques techniques

• Brand: enDAQ
• Model / SKU: S4-E25D40
• Nom principal du produit : S4 Vibration Sensor
• Accéléromètre piézoélectrique : ±25 g ; fréquence d'échantillonnage jusqu'à 20 000 Hz ; bande passante 5–2 000 Hz
• Accéléromètre capacitif numérique : ±40 g ; fréquence d'échantillonnage jusqu'à 4 000 Hz ; bande passante 0–300 Hz
• Capteurs additionnels : gyroscope, magnétomètre, température, pression, humidité, lumière
• Batterie : 250 mAh (autonomie dépend de la configuration)
• Stockage : 8 Go (capacité pour des milliards de points de données)
• Masse : 65 g
• Matériau du boîtier : Aluminium 7075
• Dimensions (L×l×e) : 76,2 mm × 29,8 mm × 18,3 mm
• Indice de protection : IP50 (protégé contre la poussière)
• Limite de choc : >3 000 g
• Température de fonctionnement : -10 °C à 55 °C ; recharge 0 °C à 45 °C
• Température de stockage recommandée : 0 °C à 25 °C (jusqu'à 1 an)
• Humidité : 0 à 95 %HR (sans condensation)
• Pression (absolue) : 20 kPa à 110 kPa
• Prix indicatif (hors taxe) : 3 299,00 USD
