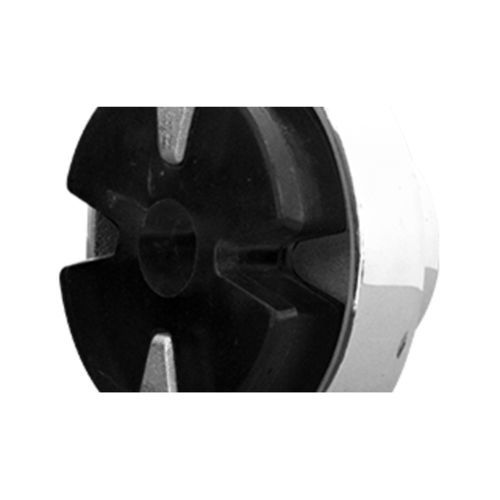

Ensemble pour accouplement MPP®

Description
Accouplement flexible compact à montage à bride, conçu pour la transmission de couples réduits. Équipé d'un élément élastique en polyuréthane en croix de Malte et de brides en fonte avec segments d'entraînement livrés non alésés (sauf 633054 et 633055). La conception MPP® permet un montage par emboîtement et une finition cylindrique sans saillies.

Avantages

• Réduction de l'encombrement pour installations à espace contraint
• Montage simple par emboîtement et fixation par bride
• Élément élastique sollicité en compression pour une transmission de couple maîtrisée
• Verrouillage positif assurant un transfert de couple sécurisé
• Plage de température de fonctionnement large : -30°C à +70°C (continu)

Caractéristiques / spécifications techniques

• Type : flexible
• Construction : compact
• Fonction principale : transmission de couple
• Système d'installation : bride
• Couple : Max. : 2 000 Nm (1 475,12 ft·lb)
  Min. : 30 Nm (22,13 ft·lb)
• Vitesse de rotation : Max. : 9 000 tr/min (56 548,67 rad·min⁻¹)
  Min. : 0 tr/min (0 rad·min⁻¹)
• Plage de fonctionnement (continu) : -30°C à +70°C

Matériaux et construction

• Élément élastique : polyuréthane en forme de croix de Malte
• Brides : fonte avec segments d'entraînement livrés non alésés (sauf 633054 et 633055)
• Forme cylindrique compacte sans saillies externes
• Élément élastique prévu pour travailler en compression afin d'augmenter la durabilité

Installation et maintenance

• Montage par emboîtement ; installation par bride recommandée pour l'alignement axial
• Segments d'entraînement livrés non alésés — alésage final et équilibrage à effectuer sur site
• Inspection périodique de l'élément élastique recommandée ; pièces de rechange disponibles
