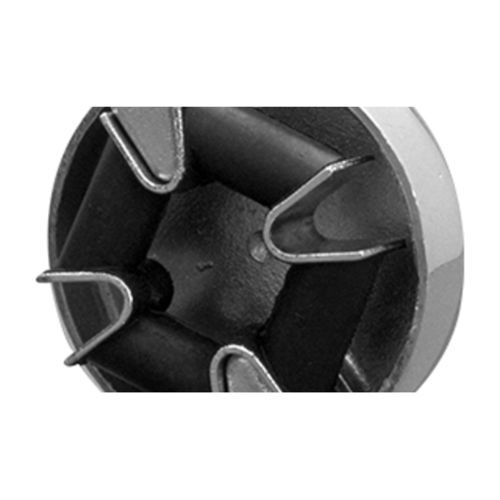

Accouplement flexible MINIFLEX®compactlargeen aluminium
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- flexible
- Construction
- compact, large, en aluminium
- Autres caractéristiques
- avec mesure de couple
- Fixation
- à bride
- Couple
Max: 120 Nm
(88,507458 ft.lb)Min: 2,5 Nm
(1,843905 ft.lb)- Vitesse de rotation
Max: 10 000 rpm
(62 831,8531 rad.min-1)Min: 4 000 rpm
(25 132,7412 rad.min-1)
Description
Description
Accouplement flexible compact conçu pour les applications à encombrement réduit et avec un empilement d'assemblage limité.
Élément flexible
Bride
Avantages
Spécifications
Caractéristiques techniques
Accouplement flexible compact conçu pour les applications à encombrement réduit et avec un empilement d'assemblage limité.
Élément flexible
- Bloc en caoutchouc naturel collé à des armatures métalliques en V
Bride
- Aluminium ou fonte
- Segment d'entraînement
Avantages
- Atténuation efficace des irrégularités cycliques et des pics de couple
- Durée de vie prolongée grâce à la précompression de l'élément flexible
- Tolérance aux fortes désalignements : limite la nécessité d'un alignement précis des machines à accoupler
Spécifications
- Assemblage par emmanchement
- Forme cylindrique compacte et lisse sans saillies
- L'élément flexible est précompressé lors de l'assemblage, ce qui élargit les conditions d'utilisation où le caoutchouc n'est pas soumis à la traction
Caractéristiques techniques
- Type : flexible
- Applications : machines
- Construction : compacte, large
- Autres caractéristiques : couple
- Système d'installation : bride
- Couple : Max. : 120 Nm (88.50746 ft.lb) — Min. : 2,5 Nm (1.84391 ft.lb)
- Vitesse de rotation : 4 000 tr/min, 7 000 tr/min, 9 000 tr/min, 10 000 tr/min (25,132.7412 rad.min-1, 43,982.2972 rad.min-1, 56,548.6678 rad.min-1, 62,831.8531 rad.min-1)
