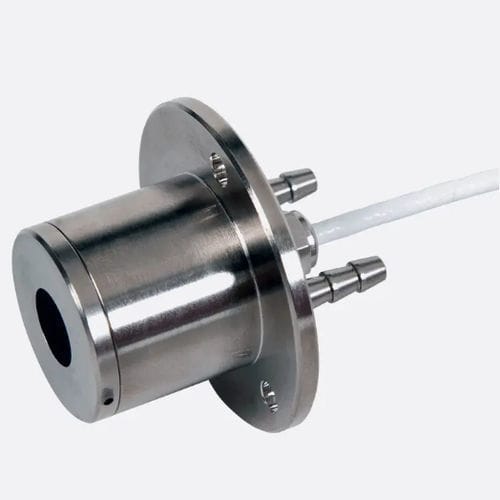

Capteur de flux thermique refroidi par eau SBG01

d'étalonnage

Le SBG01 est un capteur refroidi à l'eau qui mesure le flux de chaleur. Depuis son introduction en 2008, le SBG01 est rapidement devenu le capteur de choix pour les tests de résistance au feu. Les applications les plus courantes sont les tests de réaction et de résistance au feu. Le capteur sert également d'étalon de référence pour l'étalonnage des équipements d'essai, notamment pour les tests d'inflammabilité et les essais en chambre à fumée. Le SBG01 est conforme aux exigences de la plupart des méthodes d'essai standard ASTM et ISO. Le capteur de choix pour les essais de résistance au feu Le SBG01, capable de mesurer des flux de chaleur de (5 à 200) x 10³ W/m², est le choix de prédilection pour les essais d'inflammabilité. Équipé d'un absorbeur noir et refroidi à l'eau, le capteur est conçu pour mesurer le flux de chaleur provenant de sources radiatives importantes. Grâce à un détecteur ouvert, le SBG01 est également sensible au flux de chaleur convectif, une contribution souvent négligée. L'application dans des environnements avec des niveaux d'irradiation inférieurs à 20 x 10³ W/m², ou avec un transfert de chaleur significatif par convection, est possible mais nécessite une évaluation minutieuse de l'incertitude de la mesure. Le capteur thermopile du SBG01 génère une tension de sortie proportionnelle au flux de chaleur entrant. Le capteur est refroidi, généralement par de l'eau du robinet, ce qui maintient le corps du capteur relativement froid malgré des températures de l'air environnant et de la source rayonnante atteignant 1000 °C et plus. Le SBG01 est disponible en 6 modèles, chacun ayant une plage de mesure nominale différente et un niveau d'irradiance de référence d'étalonnage différent. Il existe plusieurs modèles de corps en option, le corps standard étant équipé d'un corps cylindrique lisse et d'une bride (modèle SBG01). Une autre option courante est un corps cylindrique lisse sans bride (modèle SBG03).
