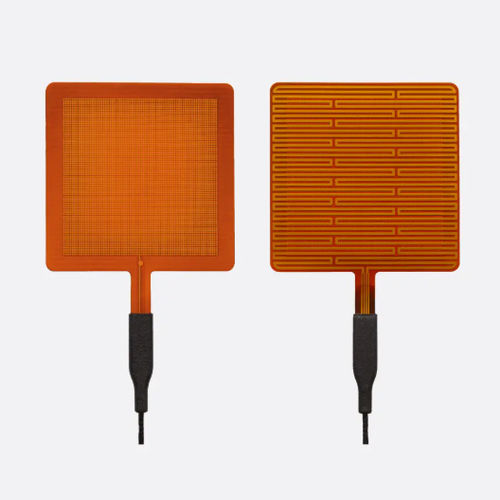

Capteur de flux thermique thermoélectrique FHF05SC

avec auto-étalonnagepour R&Dà couche mince

Aperçu
Les capteurs FHF05SC series sont des capteurs de flux thermique en feuille auto-étalonnants, flexibles, avec chauffages intégrés et diffuseurs thermiques, conçus pour des mesures de flux thermique de haute précision et un auto-test in situ. Deux tailles sont disponibles : 50 × 50 mm (standard) et 85 × 85 mm (plus grand, plus sensible).

Principales caractéristiques et avantages

• Conception auto-étalonnante avec chauffage intégré permettant les tests de fonctionnalité en ligne et l'auto-test/auto-étalonnage sans démontage du capteur.
• Chauffage intégré pour l'auto-test (nécessite alimentation lorsqu'activé).
• Construction en feuille fine et flexible (rayon de courbure ≥ 15 × 10⁻³ m) pour un montage polyvalent et une faible perturbation thermique.
• Diffuseurs thermiques incorporés pour réduire la dépendance de la sensibilité aux propriétés thermiques du substrat de montage.
• Thermocouple Type T intégré (IEC 60584-1 Classe 2*) pour la mesure de température en complément de la thermopile de flux thermique.
• Conception robuste avec bloc de connexion de câble noyé pour la protection contre les efforts mécaniques et l'humidité ; indice de protection IP67 pour utilisation en extérieur et milieux humides.
• Faible résistance thermique du capteur et temps de réponse rapide, adaptés aux applications scientifiques de haute précision et à la surveillance à long terme.

Applications et remarques d'utilisation

• Mesures scientifiques de haute précision du flux thermique (W/m²), prototypage de calorimètres, essais de conductivité thermique et mesure de température centrale (méthode zéro flux thermique).
• Pour obtenir le flux thermique (W/m²), diviser la tension de sortie du capteur par la sensibilité indiquée sur le certificat produit ; la sensibilité peut varier si les conditions de mesure diffèrent des conditions de référence d'étalonnage.
• Assurez-vous que votre acquisition de données prend en charge des mesures au niveau du millivolt pour le flux thermique et des entrées thermocouple Type T pour la température ; voir les exigences de mesure et de contrôle ci-dessous.

Exigences de mesure et de contrôle

• Flux thermique : un canal de mesure millivolt (haute résolution).
• Tension du chauffage : un canal de mesure de tension (alimentation nominale du chauffage 12 VDC).
• Courant de chauffage (option) : une mesure de courant ou une mesure de tension sur résistance pour la surveillance de la puissance.
• Commutation du chauffage : un relais ou interrupteur avec sortie nominale 12 VDC pour commuter le courant du chauffage on/off.
• Température : entrée thermocouple Type T pour le thermocouple intégré.

Caractéristiques / spécifications techniques

• Mesurande : flux thermique (et température via thermocouple Type T).
• Capteur de température : thermocouple Type T, IEC 60584-1 Classe 2*.
• Diffuseurs thermiques : inclus (multiples petits diffuseurs formant une couche conductrice).
• Tests de fonctionnalité en ligne : auto-test incluant auto-étalonnage via le chauffage intégré.
• Rayon de courbure nominal : ≥ 15 × 10⁻³ m (≥ 0,015 m).
• Charge admissible sur câble : ≤ 1,6 kg.
• Dimensions extérieures (feuille avec garde) : (50 × 50) × 10⁻³ m et (85 × 85) × 10⁻³ m (modèles 50×50 mm et 85×85 mm).
• Résistance thermique du capteur : 24 × 10⁻⁴ K/(W/m²).
• Épaisseur du capteur : 0,7 × 10⁻³ m (0,7 mm).
• Incertitude d'étalonnage : ± 5 % (k = 2).
• Plage de mesure : (-10 à +10) × 10³ W/m² (–10 000 à +10 000 W/m²).
• Sensibilité (nominale) : modèle 50×50 : 13 × 10⁻⁶ V/(W/m²); modèle 85×85 : 50 × 10⁻⁶ V/(W/m²).
• Plage de température nominale (utilisation continue) : -40 à +120 °C**.
• Plage de température nominale (courtes périodes) : -160 à +150 °C** (pour mesures près de -160 °C contacter Hukx selon le manuel).
• Indice de protection IP : IP67***.
• Longueur de câble standard : 2 m (options disponibles).
• Résistance du chauffage (nominale) : 50×50 : 120 Ω ; 85×85 : 40 Ω.
• Alimentation du chauffage : 12 VDC.
• Options : longueur de câble 5 ou 10 m, option sans câble (seule la feuille capteur peut être utilisée en vide sans câble ni bloc de connexion), autocollant BLK (noir), autocollant GLD (or) (méthode BLK/GLD pour séparer flux radiatif et convectif).
• Remarques : *Incertitude de mesure de la température : ± 1 °C ou 0,0075 × T °C (voir manuel utilisateur). **Pour les mesures à -160 °C contacter Hukx. ***Voir l'appendice sur l'utilisation à long terme en conditions de condensation, milieu humide et sous l'eau.
