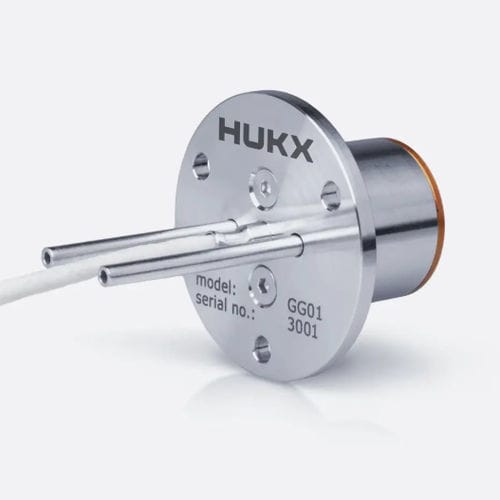

Capteur de flux thermique haute température GG01

de surveillancerefroidi par eau

Le GG01 est un capteur refroidi à l'eau qui mesure des flux de chaleur extrêmement élevés, jusqu'à 1000 x 10³ W/m². Fabriqué à partir de cuivre et d'alliages de cuivre à haute conductivité thermique, ce capteur moderne entièrement métallique continue à fonctionner à des niveaux de flux de chaleur où d'autres capteurs sont grillés. Une fenêtre en saphir optionnelle permet de mesurer uniquement le flux de chaleur radiatif, à l'exclusion du flux de chaleur convectif. Le GG01 intègre un thermocouple de type K et est disponible avec différentes plages de mesure dédiées. Pour les gammes de flux inférieures, voir notre SBG01. Le GG01 est un capteur Gardon moderne qui mesure le flux de chaleur dans une plage de (250 à 1000) x 10³ W/m². Équipé d'un absorbeur noir et refroidi à l'eau, le capteur est conçu pour mesurer le flux de chaleur provenant de sources radiatives importantes. Grâce à un détecteur ouvert, le GG01 est également sensible au flux de chaleur convectif, une contribution souvent négligée. Le capteur GG01 Gardon gauge génère une tension de sortie proportionnelle au flux de chaleur entrant. Un thermocouple de type K mesure la température du corps. Le capteur est refroidi, généralement par de l'eau du robinet, ce qui maintient le corps du capteur relativement froid malgré des températures de l'air environnant et de la source rayonnante atteignant 1000 °C et plus. Il existe trois versions du GG01, chacune ayant une plage de mesure nominale, une sensibilité et un temps de réponse différents. Les plages d'irradiation sont de (250, 500 et 1000) x 10³ W/m² pour le GG01-250, le GG01-500 et le GG01-1000, respectivement. Le corps est équipé d'une bride pour faciliter le montage. Le GG01-250 peut être équipé d'une fenêtre en saphir.
