Analyseur de signal HZCR-5230

de surveillancepour réseau électriquepour réseaux électriques triphasés

Présentation

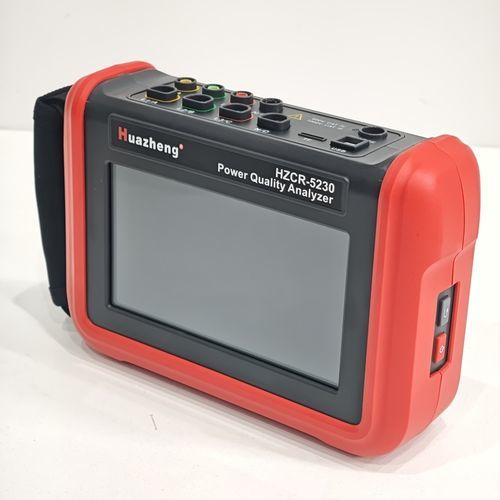

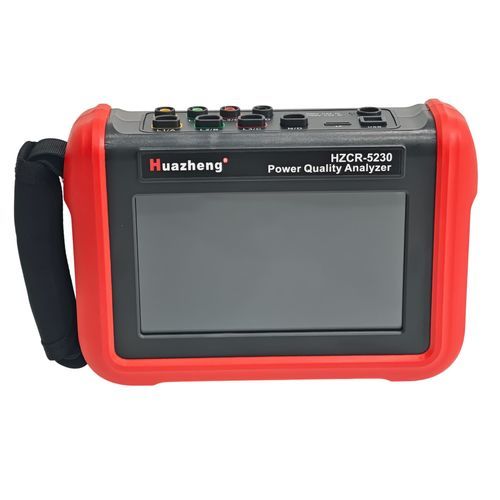

Le Huazheng HZCR-5230 est un analyseur portable de qualité de l'énergie destiné à l'usage terrain en postes de transformation et sites industriels. Il mesure simultanément 3 canaux de tension et 4 canaux de courant avec une précision de classe 0,5 et respecte les catégories de sécurité IEC-61010 (CAT III 1000 V / CAT IV 600 V). L'appareil capture formes d'onde en temps réel, diagrammes de phase et valeurs TRMS, et conserve les données pour analyse ultérieure.

Fonctionnalités principales

• Mesure simultanée : 3 canaux tension + 4 canaux courant.
• Analyse harmonique jusqu'au 51e ordre avec angle de phase par harmonique et THD par phase.
• Détection d'événements : flicker, creux, surtension, courant d'appel et déséquilibre triphasé.
• Tests par un seul bouton : test phase volt-ampère, vérification du rapport de transformation, mesure CC pour accélérer les inspections.
• Stockage et export : mémoire intégrée 8 Go extensible à 32 Go ; export USB vers PC.
• Interface et protection : écran tactile couleur 7 pouces avec bascule anglais/chinois ; gaine anti‑vibrations à double isolation.
• Alimentation : batterie lithium rechargeable 7,4 V, 5200 mAh pour longues missions sur le terrain.

Spécifications techniques

• Modèle : HZCR-5230 • Marque : Huazheng
• Précision : Classe 0,5
• Canaux : 3 canaux tension, 4 canaux courant
• Plage tension AC : 0,001 V ~ 1000 V
• Plage tension DC : 0,1 V ~ 1000 V
• Plage de fréquence : 40 Hz ~ 70 Hz
• Analyse harmonique : jusqu'au 51e ordre (par phase) avec mesure d'angle
• THD : par phase jusqu'à 51 ordres
• Mémoire : 8 Go interne, extensible à 32 Go
• Impédance d'entrée (tension) : 1 MΩ
• Courant de fonctionnement : env. 490 mA
• Indicateur batterie & arrêt automatique : affichage niveau batterie ; arrêt automatique configurable (15/30/60 min)
• Tenue diélectrique : circuit et boîtier résistants à 3700 V / 50 Hz AC pendant 1 minute
• Isolation : ≥ 10 MΩ entre circuit et boîtier
• Structure : double isolation avec gaine anti‑vibrations
• Normes de sécurité : IEC-61010 (CAT III 1000 V / CAT IV 600 V), IEC-61010-03, IEC-61326
• Poids : env. 8 kg (accessoires compris)
• Communication : USB

Capteurs de courant et plages
L'instrument accepte jusqu'à 6 capteurs de courant interchangeables, adaptés aux appareillages compacts et aux larges barres omnibus. Types et plages habituelles :

• Capteurs à pince : exemples d'ouvertures Ø8 mm, 32×40 mm, Ø50 mm — plages AC selon modèle (ex. 10 mA ~ 10 A ; 0,1 A ~ 100 A ; 1 A ~ 1000 A).
• Bobine flexible : plage AC typique 10 A ~ 6000 A pour conducteurs de forte section.
• Capteur DC (ex. 35AD) : plage DC exemple 0,1 A ~ 1000 A.

Remarques
Conçu pour un usage terrain robuste : boîtier résistant, gaine anti‑vibrations, interface multilingue (anglais/chinois) et autonomie adaptée aux campagnes de mesure prolongées. Accessoires et configurations capteurs dépendants de l'option de commande.
