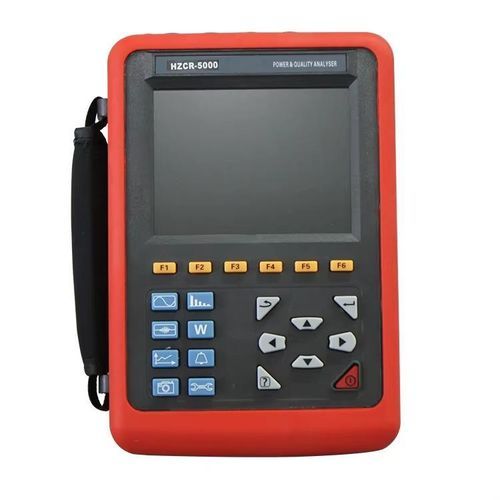

Analyseur pour réseau électrique HZCR-5000 PQA

de qualité d'énergiede puissanceportable

Le HZCR-5000 est un analyseur de qualité de puissance portable, multifonctionnel et intelligent, conçu pour les tests triphasés sur le terrain. Il dispose d'une interface homme-machine conviviale, d'un grand écran LCD haute résolution, d'une interface en chinois et en anglais, et d'une coque résistante aux chocs. Il permet la mesure simultanée du courant (4 canaux : triphasé ABC et neutre) et de la tension (4 canaux : triphasé ABC et neutre à la terre), la valeur de crête, les valeurs maximales et minimales, le facteur de déséquilibre triphasé, le flicker de tension à court terme, le facteur K du transformateur, les puissances active, réactive, apparente, les facteurs de puissance et de déplacement, la distorsion harmonique totale et les harmoniques. Il affiche la forme d'onde en temps réel et les graphiques à barres du taux d'harmoniques, capture dynamiquement les variations instantanées de tension-courant, surveille le courant de démarrage, génère une liste d'alarmes et un graphique de tendance pour l'enregistrement des données sur une longue période.IntroductionL'analyseur HZCR-5000 adopte une architecture double processeur DSP + ARM. Le DSP gère la collecte des données et le traitement des algorithmes, tandis que l'ARM gère la communication et l'interface utilisateur. L'acquisition du signal analogique est assurée par deux AD7655 d'ADI (16 bits, échantillonnage synchrone sur 4 canaux, jusqu'à 1 Méch/s). Cela garantit la précision et l'intégrité des informations, permettant de détecter précisément les variations transitoires et interruptions instantanées du réseau. L'écran LCD couleur de 5,6 pouces (640 x 480) permet une visualisation claire des paramètres de phase, de forme d'onde, de diagramme vectoriel et de rapport harmonique. La mémoire flash intégrée stocke 60 captures d'écran, 150 captures de formes d'onde transitoires et 12 800 alarmes. Le mode de détection du courant de démarrage capture la forme d'onde pendant 100 secondes. Une carte mémoire 2 Go permet de stocker les courbes de tendance et d'enregistrer simultanément 20 paramètres toutes les cinq secondes, pour une conservation jusqu'à 300 jours.L'appareil combine les fonctions d'analyseur d'harmoniques, de voltmètre-ampèremètre de phase et de testeur de paramètres électriques. Il est utilisé dans les secteurs de l'électricité, de la pétrochimie, de la métallurgie, des chemins de fer, des mines, des instituts de recherche et des services de métrologie, particulièrement adapté à l'analyse et au diagnostic complets de tous les paramètres électriques.Fonctions principalesAffichage en temps réel de la forme d'onde (4 canaux tension/courant)Valeurs efficaces vraies des tensions et courantsComposantes continues des tensionsValeurs de crête courant/tensionValeurs minimales et maximales sur demi-cycleAffichage du diagramme de phaseMesure de chaque harmonique jusqu'à l'ordre 50Graphiques à barres des rapports harmoniquesDistorsion harmonique totale (THD)Puissance active, réactive, apparente (par phase et cumulée)Énergie active, réactive, apparente (par phase et cumulative)Facteur K du transformateurFacteurs de puissance (PF) et de déplacement (DPF ou COSΦ)Scintillement de tension à court terme (PST)Déséquilibre triphasé (courant et tension)Fonctions avancéesCapture transitoire : Surveillance des variations instantanées de tension, surtensions, creux, coupures, courants d'impact, distorsion instantanée. Stockage de 150 ensembles de formes d'onde transitoires.Surveillance du courant de démarrage : Surveillance du courant de surtension et de démarrage, affichage des courbes de montée/descente, courbe d'enveloppe, forme d'onde sur 100 secondes.Enregistrement et stockage des graphiques de tendance : Stockage de tous les paramètres de test, création de courbes de tendance, enregistrement jusqu'à 300 jours (20 paramètres toutes les 5 secondes).Fonction d'alarme : Définition de valeurs limites, surveillance des dépassements, journal d'alarmes (jusqu'à 12 800 alarmes, 40 types différents, 123 paramètres surveillables).Fonction d'instantané : Capture d'écran de n'importe quel affichage (jusqu'à 60 captures).Fonction de communication : Communication USB avec PC, affichage et lecture des formes d'onde, graphiques de tendance, alarmes, captures d'écran.Fonction de réglage : Configuration de l'heure, date, contraste, luminosité, couleurs des courbes, type de connexion réseau, capteurs de courant, rapports de tension, choix du menu (chinois/anglais).Menu d'aide : Aide contextuelle à chaque étape de l'opération.Spécifications techniques principalesArchitecture double processeur DSP + ARMÉcran LCD couleur 5,6 pouces, 640 x 480Stockage : 60 captures d'écran, 150 formes d'onde transitoires, 12 800 alarmes, carte mémoire 2 GoAlimentation : batterie lithium-ion rechargeable 9,6 V, chargeur de secoursConsommation : 490 mA, autonomie 8 heuresDimensions : 240 x 170 x 68 mmPoids : 1,6 kg (hôte avec batterie), poids total avec accessoires : ~9,2 kgNombre de canaux : 4U/4ITension phase-neutre : 1,0 V ~ 1000 VTension composée : 1,0 V ~ 2000 VCourant : 10 mA ~ 6000 A (selon capteur)Fréquence : 40 Hz ~ 70 HzParamètres électriques : W, VA, Var, PF, DPF, cosΦ, tanΦHarmoniques : ordre 0~50Distorsion harmonique totale : chaque phaseEnregistrement : 300 jours (20 paramètres, 1 point/5s)Alarmes : 40 types, 12 800 journauxLangue du menu : anglais/chinoisCommunication : USBTempérature de fonctionnement : -10°C à 40°C, Température de stockage : -10°C à 60°C, Impédance d'entrée tension : 1 MΩTension de tenue : 3700 V/50 Hz, 1 minIsolation : ≥10 MΩNormes de sécurité : IEC 61010 1000V Cat III / 600V CAT IV, IEC61010-031, IEC61326Caractéristiques / Spécifications techniquesArchitecture double processeur DSP + ARMÉcran LCD couleur 5,6 pouces, 640 x 480Stockage : 60 captures d'écran, 150 formes d'onde transitoires, 12 800 alarmes, carte mémoire 2 GoAlimentation : batterie lithium-ion rechargeable 9,6 V, chargeur de secoursConsommation : 490 mA, autonomie 8 heuresDimensions : 240 x 170 x 68 mmPoids : 1,6 kg (hôte avec batterie), poids total avec accessoires : ~9,2 kgNombre de canaux : 4U/4ITension phase-neutre : 1,0 V ~ 1000 VTension composée : 1,0 V ~ 2000 VCourant : 10 mA ~ 6000 A (selon capteur)Fréquence : 40 Hz ~ 70 HzParamètres électriques : W, VA, Var, PF, DPF, cosΦ, tanΦHarmoniques : ordre 0~50Distorsion harmonique totale : chaque phaseEnregistrement : 300 jours (20 paramètres, 1 point/5s)Alarmes : 40 types, 12 800 journauxLangue du menu : anglais/chinoisCommunication : USBTempérature de fonctionnement : -10°C à 40°C, Température de stockage : -10°C à 60°C, Impédance d'entrée tension : 1 MΩTension de tenue : 3700 V/50 Hz, 1 minIsolation : ≥10 MΩNormes de sécurité : IEC 61010 1000V Cat III / 600V CAT IV, IEC61010-031, IEC61326
