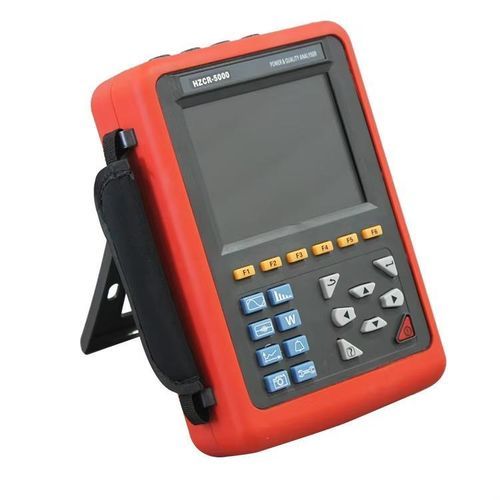

Analyseur électrique HZCR-5000 PQA

de qualité d'énergieportatifnumérique

Le HZCR-5000 est un analyseur de qualité d'énergie portable, multifonctionnel et intelligent, conçu pour les tests sur le terrain des systèmes triphasés. Il dispose d'un grand écran LCD haute résolution, d'une interface en chinois et en anglais, et d'une coque résistante aux chocs. Il permet de mesurer simultanément le courant (4 canaux : triphasé ABC et neutre), la tension (4 canaux : triphasé ABC et neutre à la terre), la valeur crête courant-tension, les valeurs maximales et minimales sur une période donnée, le facteur de déséquilibre triphasé, le flicker de tension à court terme, le facteur K du transformateur, les puissances active, réactive, apparente, le facteur de puissance et le facteur de déplacement de puissance, la distorsion harmonique totale et les harmoniques. Il affiche la forme d'onde en temps réel et les graphiques à barres du taux d'harmoniques du courant-tension. Il capture dynamiquement les variations instantanées de tension-courant, surveille le courant de démarrage et les paramètres de puissance, génère une liste d'alarmes et un graphique de tendance pour l'enregistrement des données de test sur une longue période. Introduction: L'analyseur HZCR-5000 adopte une architecture double processeur DSP + ARM. Le DSP gère la collecte des données et le traitement des algorithmes, tandis que l'ARM gère le protocole de communication et l'interface utilisateur. L'acquisition du signal analogique est assurée par deux AD7655 d'ADI (16 bits, échantillonnage synchrone sur 4 canaux, jusqu'à 1 Méch./s). L'écran LCD couleur de 5,6 pouces (640 x 480) permet une visualisation efficace et intuitive. La mémoire flash intégrée stocke 60 captures d'écran, 150 captures de formes d'onde transitoires et 12 800 alarmes. Une carte mémoire 2 Go permet d'enregistrer les courbes de tendance sur 300 jours. Fonctions: - Affichage en temps réel de la forme d'onde (4 canaux tension/courant) - Valeurs efficaces vraies des tensions et courants - Composantes continues des tensions - Valeurs de courant et de tension de pointe - Valeurs minimales et maximales sur demi-cycle - Affichage du diagramme de phase - Mesure de chaque harmonique jusqu'à l'ordre 50 - Graphiques à barres des rapports harmoniques - Distorsion harmonique totale (THD) - Puissance active, réactive, apparente (par phase et cumulée) - Énergie active, réactive, apparente (par phase et cumulative) - Facteur K du transformateur - Facteurs de puissance (PF) et de déplacement (DPF ou COSΦ) - Flicker de tension à court terme (PST) - Déséquilibre triphasé (courant et tension) Fonctions avancées: - Capture transitoire : surveillance des variations instantanées (fluctuations, surtensions, creux, coupures, courants d'impact, distorsion instantanée) - Surveillance du courant de démarrage : enregistrement de la courbe de montée/descente, courbe d'enveloppe, forme d'onde sur 100 secondes - Enregistrement et stockage des graphiques de tendance : jusqu'à 20 paramètres simultanés, enregistrement toutes les 5 secondes, 300 jours - Fonction d'alarme : 40 alarmes différentes, 12 800 journaux d'alarmes, configuration des seuils et durées minimales de dépassement - Fonction d'instantané : jusqu'à 60 captures d'écran - Fonction de communication : USB, logiciel de surveillance sur PC - Fonction de réglage : configuration de l'heure, date, contraste, luminosité, couleurs, type de connexion réseau, capteurs, rapports de tension, langue du menu - Menu d'aide en chinois/anglais Caractéristiques techniques: - Température de fonctionnement : -10°C~40°C - Humidité relative : <80% - Tension phase-neutre : 1,0 V ~ 1000 V - Tension composée : 1,0 V ~ 2000 V - Courant : 10 mA ~ 6000 A (selon capteur) - Fréquence : 40 Hz ~ 70 Hz - Alimentation : Batterie lithium-ion rechargeable 9,6 V, chargeur de secours - Écran : LCD couleur, 640x480, 5,6 pouces - Dimensions de l'instrument : 240 mm x 170 mm x 68 mm - Poids : Hôte : 1,6 kg (avec batterie); Total avec emballage : environ 9,2 kg - Canaux : 4U/4I - Paramètres mesurés : W, VA, Var, PF, DPF, cosΦ, tanΦ, Wh, Varh, Vah - Ordre harmonique : 0~50 - Enregistrement de tendance : 300 jours (20 paramètres, toutes les 5 secondes) - Journaux d'alarmes : 12 800 ensembles - Capacité d'instantané : 60 - Langue du menu : Anglais/Chinois - Communication : USB - Sécurité : IEC 61010 1000V Cat III / 600V CAT IV, IEC61010-031, IEC61326, Pollution 2
