Présentation

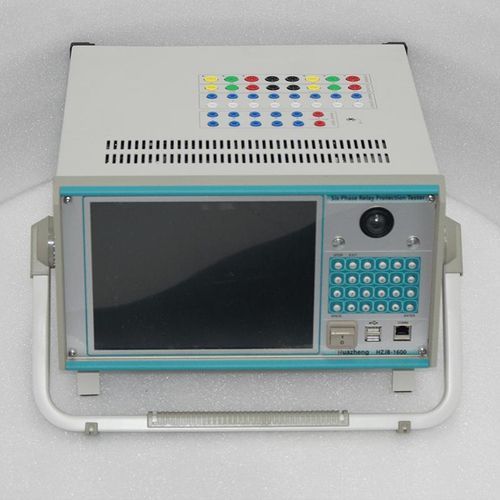

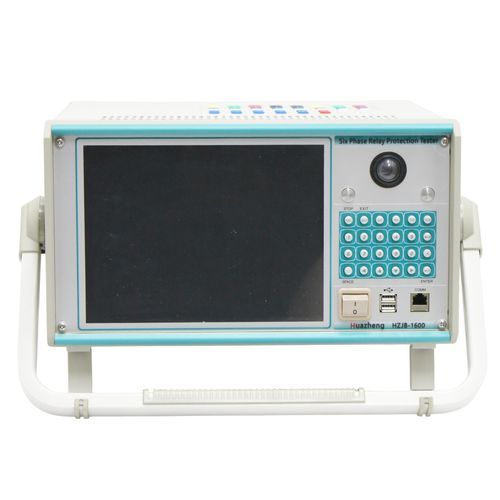

Un testeur de protection par injection secondaire à 6 phases fournit six canaux de courant entièrement indépendants et jusqu’à six sorties de tension simultanées. Cette indépendance est nécessaire pour tester la protection différentielle de barres omnibus, la protection des transformateurs à trois enroulements et la vérification end-to-end des relais entre bornes distantes, en évitant des tests par étapes ou des reconfigurations en cours d’intervention qui génèrent des erreurs et allongent la mise en service.

Modules de test / Types de relais (tableau)
Type de protection | Élément de test | Module de test proposé | Remarques
Relais de signalisation | Éléments de test correspondants | Test CC | Test AC et DC. Si le relais intermédiaire nécessite une entrée hybride AC/DC, utiliser le module « Test AC et DC ». Pour des courants de signal très faibles, utiliser la sortie boucle de tension du testeur.
Relais horaire | Tests temporels divers | Voir modules temporels | Voir modules
Relais intermédiaire | Tests fonctionnels | Voir modules | Voir modules
Relais de coïncidence | Tests fonctionnels | Voir modules | Voir modules
Autres relais CC tension/courant | Tests correspondants | Voir modules | Voir modules
Relais de courant | Tests correspondants | Test AC | Relais composante de séquence : utiliser le module séquence spécial dans 'Test AC'. Relais à temps inverse : utiliser le module 'Caractéristiques IT'.
Relais surtension/sous-tension | Tests divers | Voir modules | Voir modules
Relais composante de séquence | Tests divers | Voir modules | Voir modules
Relais différentiel | Caractéristique magnétique CC | Relais différentiel, harmonique différentiel | Test AC/DC, test harmonique. Se référer à l'annexe 5 pour le câblage correct lors des essais.

Remarques supplémentaires
La fiche produit intègre une vidéo de démonstration et plusieurs images présentant le banc d'essai 6 phases, l'organisation des canaux et les connexions courantes utilisées en mise en service de sous-stations.

Caractéristiques / spécifications techniques

• Sortie courant AC (par phase, mode six phases) : 0–30 A ; précision de sortie : ≈0,1 (grade indiqué).
• Sortie courant parallèle six phases : 0–180 A (valeur combinée).
• Courant admissible en fonctionnement continu par phase : 10 A (valeur de référence).
• Puissance de sortie maximale (courant par phase) : 450 VA.
• Puissance maximale en parallèle six phases : 1000 VA ; durée autorisée à pleine puissance parallèle : 10 s.
• Plage de fréquence courant AC (fondamentale) : 0–1200 Hz.
• Génération d'harmoniques : jusqu'au 24ᵉ harmonique.
• Sortie tension AC : phase 0–120 V (précision ≈0,1) ; ligne 0–240 V. Exemples de tension sous charge indiqués : 20 V selon conditions spécifiées.
• Sortie tension DC (amplitude par phase) : ±160 V (précision ≈0,2) ; amplitude ligne ±320 V.
• Sortie courant DC : ±10 A par phase (valeurs en parallèle indiquées dans la fiche).
• Puissance de sortie tension phase/ligne : ex. 80 VA / 100 VA (AC) et 70 VA / 140 VA (DC) selon modes.
• Entrées/sorties : 10 canaux d'entrée ; 8 canaux de sortie DC (exemples sur la fiche : DC 220 V / 0,2 A ; AC 220 V / 0,5 A pour sorties auxiliaires).
• Contact libre : 1–20 mA, 24 V (exemple de spécification de contact).
• Niveaux de contact de potentiel : logique '0' ≈ 0–+6 V ; logique '1' ≈ +11 V–+250 V.
• Plage de mesure du temps : 0,1 ms–9999 s ; précision de mesure : 0,1 ms.
• Dimensions et poids : 420 × 360 × 210 mm ; poids ≈ 19 kg.
