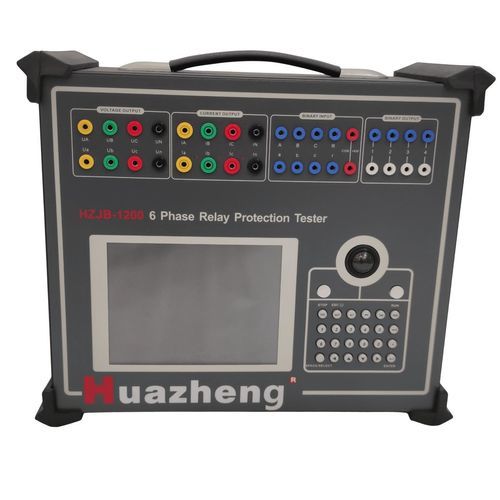

Appareil de test électrique HZJB-1200

automatiséde réseau électriquepour relais de protection

La sortie peut être composée de six tensions et six courants, permettant ainsi de réaliser toutes sortes de combinaisons, comme la combinaison de courants triphasés et tétraphasés conventionnels, de tensions et de courants tétraphasés, ainsi que de sorties dodécaphasées. Ce dispositif est non seulement compatible avec les méthodes de test traditionnelles, mais permet également de réaliser facilement des tests différentiels sur des transformateurs triphasés. Caractéristiques et paramètres techniques de l'appareil - Mode de fonctionnement : L'appareil est directement connecté à un ordinateur ou à un ordinateur de bureau, ce qui est pratique, efficace et offre des performances stables. - Un nouvel amplificateur de puissance linéaire hi-fi : Le port de sortie a toujours privilégié l'utilisation d'un amplificateur de puissance linéaire modulaire plutôt que d'un amplificateur de puissance à découpage, offrant une haute fidélité, une fiabilité élevée et d'excellentes performances. Les fréquences moyennes élevées ne perturbent pas le test et garantissent une excellente précision de lissage de la forme d'onde produite par le courant, du plus fort au plus faible. - Mainframe hautes performances : La sortie adopte un contrôle DSP, rapide, capable de traiter le signal numérique en temps réel, offrant une large bande passante et une conversion N/A haute résolution. La forme d'onde de sortie se caractérise par une haute précision, une faible distorsion et une bonne linéarité. Grâce à une technologie avancée, des composants et matériaux de précision et une conception professionnelle, l'appareil se distingue par son faible encombrement, sa légèreté, ses fonctionnalités complètes, sa facilité de transport, sa facilité d'utilisation et sa facilité de test de débit. - Fonction logicielle puissante : Il permet d'effectuer toutes sortes de validations automatisées, même complexes et de grande envergure. Il permet également de tester et d'analyser facilement les paramètres de protection, de reproduire les défauts, de stocker les données de test en temps réel, d'afficher les vecteurs et d'imprimer des rapports en ligne. De plus, le courant hexaphasé facilite le test des protections différentielles triphasées. - Sortie d'alimentation CC indépendante : Une alimentation CC réglable de 110 V et 220 V est conçue pour alimenter la sortie. - Interface complète : L'appareil avec port de communication USB peut communiquer avec l'ordinateur et d'autres périphériques externes. - Fonction d'autoprotection parfaite : Avec une conception raisonnable de la structure de dissipation thermique et des mesures de protection matérielle fiables et parfaites, il dispose de la fonction de démarrage progressif de l'alimentation et du logiciel d'autodiagnostic des défauts et de la fonction de verrouillage de sortie. Section 2 Paramètre nominal - Numéro de chaîne actuel : Standard à six phases - Numéro de canal de tension : Standard à six phases - Plage de courant de sortie CA : 30A / phase ou 180A (six phases parallèles) - Plage de sortie de courant continu : 10 A CC/phase - Plage de tension de sortie alternative : 120 V CA/phase - Plage de sortie de tension continue : 160 V CC / phase Paramètres détaillés : - Sortie de courant alternatif : chaque sortie de phase lors de la sortie de courant à six phases est de 0~30A, précision de sortie grade 0,2 - Sortie de courant triphasé : 0~60A - Sortie de courant parallèle à six phases : 0~180A - Courant de phase fonctionnement long : 10A - Puissance de sortie maximale du courant de phase : 450 VA - Puissance de sortie maximale courant de sortie parallèle à six phases : 1 000 VA - Temps de fonctionnement autorisé courant parallèle à six phases sortie maximale : 10 s - Gamme de fréquences (onde fondamentale) : 0~1000 Hz - Ordre harmonique : 0~20 - Sortie de courant continu : 0~±10 A / phase, précision grade 0,2 - Tension de charge maximale de sortie : 20 V - Sortie de tension alternative : tension de sortie de phase 0~120 V, précision grade 0,2 ; tension de sortie de ligne 0~240 V - Puissance de sortie tension de phase/ligne : 80 VA / 100 VA - Sortie de tension continue : amplitude de sortie de la tension de phase 0~±160 V, précision grade 0,2 ; amplitude de sortie de la tension de ligne 0~±320V - Puissance de sortie tension de phase/ligne : 70 VA / 140 VA - Entrée et sortie : 8 canaux d'entrée, contact gratuit 1~20 mA, 24 V ; contacts de potentiel électrique « 0 » : 0~+6V ; « 1 » : +11 V~+250V ; 4 canaux de sortie CC : 220 V / 0,2 A ; CA : 220 V / 0,5 A - Plage de mesure du temps : 0,1 ms ~ 9999s, précision <0,1 ms INDEX DES ÉLÉMENTS DE TEST DE PROTECTION DE RELAIS - Type de protection du relais : Élément de test, Module de test proposé, Remarques - Relais de signalisation : Éléments de test correspondants, Test CC, Test CA et CC, Si le relais intermédiaire nécessite une entrée hybride CA/CC, veuillez tester dans le module « Test CA et CC ». Si le courant nominal du relais de signal est trop faible, veuillez utiliser la sortie de boucle de tension du testeur pour effectuer des expériences. - Relais de courant : Éléments de test correspondants, Test de courant alternatif, Le relais du composant de séquence peut être testé dans le module de séquence spécial de « AC Test ». Le relais temporisé inverse peut être testé dans le module « Caractéristiques It ». - Relais différentiel : Fonction magnétique CC, Relais différentiel, différentiel harmonique, Test AC/DC, test harmonique, Veuillez vous référer à l'« Annexe 5 » pour le câblage correct dans le test - Relais de puissance (directionnel) : Éléments de test correspondants, Direction de puissance et impédance, test CA, Avant de tester le relais de puissance (direction), le type de connexion et la limite d'action de la protection doivent être déterminés à l'avance. - Relais synchrone : Éléments de test correspondants, Test de synchronisation, test CA, UA, UC du testeur sont fixés comme côté système et comme sortie de tension côté à côté pour le module « Test de synchronisation ». Caractéristiques / Spécifications techniques : - Sortie : six tensions et six courants, combinaisons multiples - Compatible avec méthodes de test traditionnelles et tests différentiels triphasés - Connexion directe à un ordinateur via USB - Amplificateur de puissance linéaire modulaire - Contrôle DSP, conversion N/A haute résolution - Précision de sortie élevée, faible distorsion - Alimentation CC réglable 110 V et 220 V - Fonction d'autoprotection, démarrage progressif, autodiagnostic - 8 canaux d'entrée, 4 canaux de sortie CC - Plage de mesure du temps : 0,1 ms à 9999 s
