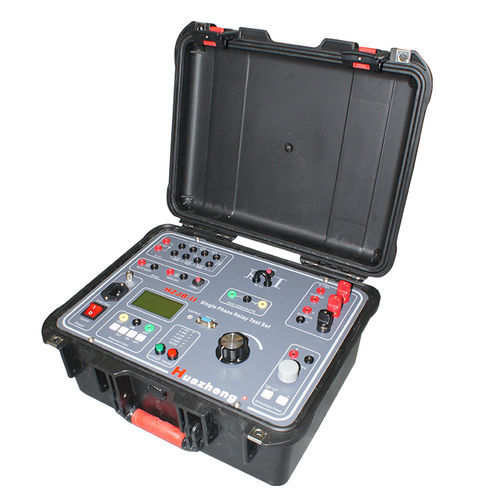

Appareil de test pour relais de protection HZJB-II

industrielnumériquecompact

Le testeur de protection de relais monophasé HZJB-II est un appareil de test portable sur le terrain offrant d'excellentes performances. Il présente un design élégant et soigné, un châssis en alliage d'aluminium et un panneau PC. Piloté par une puce ARM, il dispose d'un écran LCD affichant les sorties de tension et de courant, ainsi qu'un chronomètre. L'instrument offre des sorties entièrement isolées pour des tensions CA/CC réglables, des courants CA/CC et des tensions CC réglables. Il dispose également d'une double protection contre les surcharges dans la boucle de sortie, garantissant sécurité et fiabilité. Grâce à sa capacité de sortie élevée, sa compacité, sa légèreté et sa grande fiabilité, le HZJB-II est idéal pour l'étalonnage et le test sur site de divers relais. Caractéristiques principales : - Sortie d'une manière d'isolation complète pour une tension continue réglable, protection automatique contre les courts-circuits, les surcharges et les sorties de plage. - Courant de sortie maximal : 0 ~ 150 A. - Équipé d'un voltmètre-ampèremètre numérique LCD AC/DC, peut afficher les valeurs de tension et de courant AC et DC, chronomètre, potentiel, état de contact. - Chronomètre électrique interne ; Contacts électriques disponibles, potentiel maximum 250V ; Mesure à double canal. - Conception légère, petit volume et entièrement fonctionnelle. Principaux paramètres techniques et fonctions : - Puissance d'entrée nominale : CA : 220 V ± 10 % · 1 000 VA · 50 Hz - Sortie CA : - Gamme (A) : 0~10, Tension à vide (Min)V : 90, Tension à pleine charge (Min)V : 80, Courant à pleine charge (Max)A : 10 - Gamme (A) : 0~40, Tension à vide (Min)V : 25, Tension à pleine charge (Min)V : 22, Courant à pleine charge (Max)A : 40 - Gamme (A) : 0~100, Tension à vide (Min)V : 10, Tension à pleine charge (Min)V : <8, Courant à pleine charge (Max)A : 150 - Sortie de tension CA : - Portée (V) : 0~250(CA), Tension à vide (Min)V : 250, Tension à pleine charge (Min)V : 240, Courant à pleine charge (Max)A : 3 - Portée (V) : 0~300 (CC), Tension à vide (Min)V : 320, Tension à pleine charge (Min)V : 250, Courant à pleine charge (Max)A : 3 - Sortie auxiliaire CC : - Gamme V : 0~110, Tension V : 120, Courant maximal A : 0,5 - Gamme V : 110~220, Tension V : 220, Courant maximal A : 0,5 - Chronomètre : Plage : 0,0000~999999S, Résolution : 0,1 mS, Précision : ±5. Avec des contacts électriques et une entrée de potentiel, la tension d'entrée maximale : DC 250V - Ampèremètre : Plage : interne : 0,000~150,0 A ; Externe : 0,000~6,000 A (CA ou CC). Précision : 0,5 %, Méthodes de mesure : CA : Valeur efficace vraie CC : Moyenne - Voltmètre : Plage : 0,0~600,0 V (CA OU CC) ; Précision : 0,5 %, Méthodes de mesure : CA : Valeur efficace vraie CC : Moyenne - Résistances et condensateurs : Résistance : 0,5 ohm à 2,5 kohm. Condensateur : 10 uF, tension maximale AC 450 V - Division / combinaison des contacts auxiliaires : Courant maximal : 1 A, Tension maximale : 250 V CA ou 120 V CC - Environnement d'utilisation : Température : -10 ~ 40 ℃, L'humidité relative doit être inférieure à 80 % - Volume : 320 mm × 260 mm × 230 mm - Poids : 16 kg Attention : - L'appareil doit être mis à la terre de manière fiable pendant le fonctionnement pour garantir la sécurité. - Si l'écran apparaît trop sombre ou noir, veuillez ajuster le paramètre « contraste ». - Le bouton « sélection de mesure » sera inactif une fois le courant émis. Caractéristiques / Spécifications techniques : - Testeur de protection de relais monophasé portable - Châssis en alliage d'aluminium, panneau PC - Puce ARM, écran LCD - Sorties isolées CA/CC réglables - Double protection contre les surcharges - Courant de sortie maximal : 150 A - Chronomètre intégré - Voltmètre-ampèremètre numérique LCD - Poids : 16 kg - Dimensions : 320 x 260 x 230 mm
